2）非勻速進展橫道圖比較法。指當工作在不同單位時間里的進展速度不相等時，在用涂黑粗線表示工作實際進度的同時，還要標出其對應時刻完成任務量的累計百分比，并將該百分比與其同時刻計劃完成任務量的累計百分比相比較，判斷工作實際進度與計劃進度之間的關系。

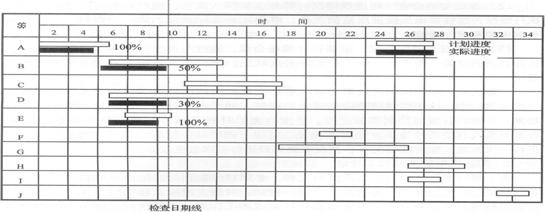

　　圖9-40 實際進度與計劃進度比較

　　（2）S形曲線比較法。S形曲線比較法以橫坐標表示時間，縱坐標表示累計完成任務量，繪制成按計劃時間累計完成任務量的S曲線，然后將工程項目實施過程中各檢查時間實際累計完成任務量的S曲線也繪制在同一坐標系中，進行實際進度與計劃進度比較的一種方法。項目實施過程中，每隔一段時間就應將實際進展情況繪制在原計劃的S形曲線上進行直觀比較。如圖9-41所示，通過比較可以獲得如下信息：

　　1）項目實際進度與計劃進度比較。當實際工程進展點落在S形曲線左側，則表示此時實際進度比計劃進度超前；若落在其右側，則表示拖后；若剛好落在其上，則表示二者一致；

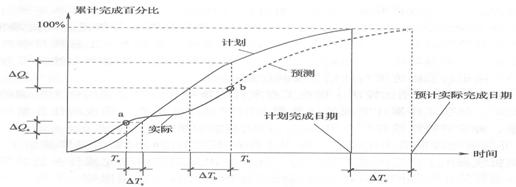

　　圖9-41 S形曲線比較圖

　　2）項目實際進度比計劃進度超前或拖后的時間。如圖9—41所示：△Ta表示Ta時刻實際進度超前的時間；△Tb表示Tb時刻實際進度拖后的時間。

　　3）項目實際進度比計劃進度超前或拖后的任務量，如圖9-41所示，△Qa表示Ta時刻，超前完成的任務量；△Qb表示在Tb時刻，拖后的任務量。

　　4）后續工程進度預測。如圖9—41所示，后期工程按原計劃速度進行，則工期拖延預測值為△Tc.

　　（3）“香蕉”曲線比較法。在工程項目進度計劃制訂一節中，我們提到過網絡圖中的時間參數有最早開始時間和最遲開始時間。在“香蕉”形曲線中，各項工作均按最早開始時間開始而繪制的S形曲線稱為ES曲線；各項工作均按最遲開始時間開始而繪制的S形曲線稱為LS曲線。兩條曲線具有相同的起點和終點所以形成了閉合曲線（圖9—42），一個科學合理的進度計劃優化曲線應處于香蕉曲線所包絡的區域之內。

　　“香蕉”曲線能直觀反映工程的實際進展情況，比S形曲線能獲得更多的信息。利用“香蕉”曲線可進行：

　　1）進度計劃的合理安排。

　　2）實際進度與計劃進度的比較。

　　3）對后續工程進度進行預測。

　　圖9-42 “香蕉”曲線比較圖
