案例2：項目進度管理

　　1.第一題

　　[背景資料]

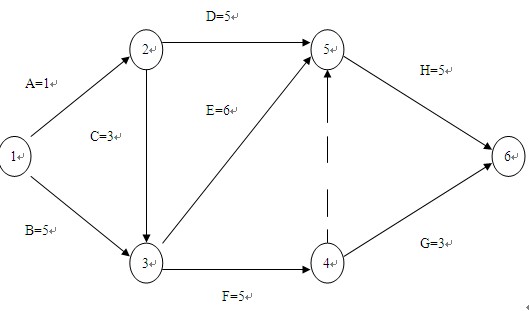

　　某工程項目的雙代號網絡見下圖。（時間單位：月）

　　[問題]

　　1.計算時間參數。

　　2.判斷關鍵線路，并計算工期。

　　3.請繪制最早時間雙代號時標網絡圖。

　　[參考答案]

　　1.計算時間參數

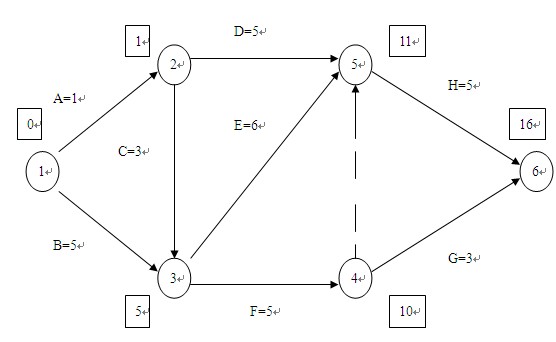

　　采用節點法計算時間參數，計算結果見下圖。

　　最早時間：大左到右累加，取最大值

　　最遲時間：從右向左遞減，取小值

　　自由時差：該工作在不影響其緊后工作最早開始時間的情況下，所具有的機動時間。

　　總時差：該工作在不影響總工期情況下所具有的機動時間。

　　2.判斷關鍵線路，并計算工期

　　關鍵線路為1-3-5-6，計算工期為16個月。

　　方法1：線路最長者為關鍵線路

　　方法2：將關鍵工作連起來為關鍵線路

　　關鍵工作：

　　1）當計劃工期＝計算工期時總時差為零的工作為關鍵工作

　　2）當計劃工期≠計算工期時總時差最小者為關鍵工作

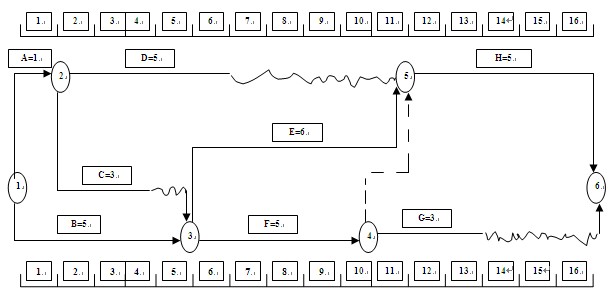

　　3.最早時間雙代號時標網絡圖見下圖。

　　一種為最早時間雙代號實標網絡，第二種是最遲時間的雙代號時標網絡。

　　（1）計算各節點最早時間（從左向右累加，取大值）

　?。?）繪制時標

　　（3）將節點按照最早時間標注在時標圖中。

　?。?）將每項工作按照邏輯關系標注在時標圖中。

最遲時間的雙代號時標網絡

　?。?）計算各節點最遲時間（△）

　　（2）繪制時標；

　?。?）將各節點按照最遲時間標注在時標圖中；

　　（4）將各項工作按照邏輯關系標注在時標圖中。

　　[參考文獻]：本案例涉及工程項目進度管理，詳見《工程項目組織與管理》第九章，P219、226.
