　　第一節　工業與民用建筑工程的分類、組成及構造

　　建筑一般包括建筑物和構筑物，滿足功能要求并提供活動空間和場所的建筑稱為建筑物，是供人們生活、學習、工作、居住，以及從事生產和文化活動的房屋，如工廠、住宅、學校、影劇院等;僅滿足功能要求的建筑稱為構筑物，如水塔、紀念碑等。

　　【2016年試題】建筑物與構筑物的主要區別在于(　)。

　　A.占地大小

　　B.體量大小

　　C.滿足功能要求

　　D.提供活動空間

　　『正確答案』D

　　『答案解析』本題考查的是工業與民用建筑工程的分類。建筑一般包括建筑物和構筑物，滿足功能要求并提供活動空間和場所的建筑稱為建筑物;僅滿足功能要求的建筑稱為構筑物。參見教材P30。

　　一、工業與民用建筑工程的分類及應用

　　(一)工業建筑分類

　　1.按廠房層數分

　　(1)單層廠房。指層數僅為1層的工業廠房。適用于有大型機器設備或有重型起重運輸設備的廠房。

　　(2)多層廠房。指層數在2層以上的廠房，常用的層數為2～6層。適用于生產設備及產品較輕，可沿垂直方向組織生產的廠房，如食品、電子精密儀器工業等用廠房。

　　(3)混合層數廠房。同一廠房內既有單層也有多層的廠房稱為混合層數的廠房。多用于化學工業、熱電站的主廠房等。

　　2.按工業建筑用途分

　　(1)生產廠房。指進行備料、加工、裝配等主要工藝流程的廠房;如機械制造廠中有鑄工車間、電鍍車間、熱處理車間、機械加工車間和裝配車間等。

　　(2)生產輔助廠房。指為生產廠房服務的廠房，如機械制造廠房的修理車間、工具車間等。

　　(3)動力用廠房。指為生產提供動力源的廠房，如發電站、變電所、鍋爐房等。

　　(4)倉儲建筑。貯存原材料、半成品、成品的房屋(一般稱倉庫)。

　　(5)倉儲用建筑。管理、儲存及檢修交通運輸工具的房屋，如汽車庫、機車庫、起重車庫、消防車庫等。

　　(6)其他建筑。如水泵房、污水處理建筑等。

　　【2013年試題】按工業建筑用途劃分，熱處理車間屬于(　)。

　　A.動力車間

　　B.其他建筑

　　C.生產輔助用房

　　D.生產廠房

　　『正確答案』D

　　『答案解析』本題考查的是工業建筑分類。生產廠房：如機械制造廠中有鑄工車間、電鍍車間、熱處理車間、機械加工車間和裝配車間等。參見教材P30。

　　3.按主要承重結構的形式分

　　(1)排架結構型。排架結構型是將廠房承重柱的柱頂與屋架或屋面梁作鉸接連接，而柱下端則嵌固于基礎中，構成平面排架，各平面排架再經縱向結構構件連接組成為一個空間結構。它是目前單層廠房中最基本、應用最普遍的結構形式。

　　(2)剛架結構型。剛架結構的基本特點是柱和屋架合并為同一個剛性構件。柱與基礎的連接通常為鉸接，如吊車噸位較大，也可做成剛接。一般重型單層廠房多采用剛架結構。

圖片1

　　(3)空間結構型?？臻g結構型是一種屋面體系為空間結構的結構體系。

　　一般常見的有膜結構、網架結構、薄殼結構、懸索結構等。

　　(二)民用建筑分類

　　1.按建筑物的層數和高度分

　　根據《民用建筑設計通則》GB 50352，民用建筑按層數或高度分類如下：

　　(1)住宅建筑按層數分類：1～3層為低層住宅，4～6層為多層住宅，7～9層(高度不大于27m)為中高層住宅，10層及以上或高度大于27m為高層住宅。

　　(2)除住宅建筑之外的民用建筑高度不大于24m者為單層或多層建筑，大于24m者為高層建筑(不包括建筑高度大于24m的單層公共建筑)。

　　(3)建筑高度大于100m的民用建筑為超高層建筑。

　　【例題】某八層住宅，建筑高度24.3m。屬于(　)建筑。

　　A.底層

　　B.多層

　　C.中高層

　　D.高層

　　『正確答案』C

　　『答案解析』本題考查的是民用建筑分類。住宅建筑按層數分類：1～3層為底層住宅，4～6層為多層住宅，7～9層為中高層住宅，10層及以上為高層住宅。參見教材P31。

　　2.按建筑的耐久年限分

　　(1)一級建筑：耐久年限為100年以上，適用于重要的建筑和高層建筑。

　　(2)二級建筑：耐久年限為50～100年，適用于一般性建筑。

　　(3)三級建筑：耐久年限為25～50年，適用于次要的建筑。

　　(4)四級建筑：耐久年限為15年以下，適用于臨時性建筑。

　　3.按主要承重結構材料分

　　(1)木結構。一般分為重型梁柱木結構和輕型桁架木結構。

　　(2)磚木結構。建筑物的主要承重構件用磚木做成，其中豎向承重構件的墻體、柱子采用磚砌，水平承重構件的樓板、屋架采用木材。

　　(3)磚混結構。磚混結構是以小部分鋼筋混凝土及大部分磚墻承重的結構。適合開間進深較小、房間面積小，多層或低層的建筑。

　　(4)鋼筋混凝土結構。主要承重構件，如梁、板、柱采用鋼筋混凝土材料，而非承重墻用磚砌或其他輕質材料做成。

　　(5)鋼結構。主要承重構件均用鋼材構成。鋼材的特點是強度高、自重輕、整體剛性好、變形能力強，抗震性能好，適用于建造大跨度和超高、超重型的建筑物。

　　(6)型鋼混凝土組合結構。是把型鋼埋入鋼筋混凝土中的一種獨立的結構形式。型鋼、鋼筋、混凝土三者結合使型鋼混凝土結構具備了比傳統的鋼筋混凝土結構承載力大、剛度大、抗震性能好的優點。與鋼結構相比，具有防火性能好，結構局部和整體穩定性好，節省鋼材的優點。型鋼混凝土組合結構應用于大型結構中，力求截面最小化，承載力最大，可節約空間，但是造價比較高。

　　【2016年試題】型鋼混凝土組合結構比鋼結構(　)。

　　A.防火性能好

　　B.節約空間

　　C.抗震性能好

　　D.變形能力強

　　『正確答案』A

　　『答案解析』本題考查的是民用建筑分類。比傳統的鋼筋混凝土結構承載力大、剛度大、抗震性能好的優點。與鋼結構相比，具有防火性能好，結構局部和整體穩定性好，節省鋼材的優點。型鋼混凝土組合結構應用于大型結構中，力求截面最小化，承載力最大，可節約空間，但是造價比較高。參見教材P32。

　　4.按施工方法分

　　(1)現澆、現砌式。

　　(2)裝配式混凝土結構。是指以工廠化生產的混凝土預制構件為主，通過現場裝配的方式設計建造的混凝土結構類房屋建筑。構件的裝配方法一般有現場后澆疊合層混凝土、鋼筋錨固后澆混凝土連接等，鋼筋連接可采用套筒灌漿連接、焊接、機械連接及預留孔洞搭接連接等做法。裝配式混凝土結構是建筑工業化最重要的方式，它具有提高質量、縮短工期、節約能源、減少消耗、清潔生產等許多優點。

　　預制裝配式混凝土結構的預制構件主要有：預制外墻、預制梁、預制柱、預制剪力墻、預制樓板、預制樓梯、預制露臺等。

　　按照預制構件的預制部位不同可以分為全預制裝配式混凝土結構體系和預制裝配整體式混凝土結構體系。

　　1)全預制裝配式結構，是指所有結構構件均在工廠內生產，運至現場進行裝配。全預制裝配式結構通常采用柔性連接技術。

　　所謂柔性連接是指連接部位抗彎能力比預制構件低，因此，地震作用下彈塑性變形通常發生在連接處，而梁柱構件本身不會被破壞，或者是變形在彈性范圍內。因此全預制裝配式結構的恢復性能好，震后只需對連接部位進行修復即可繼續使用，具有較好的經濟效益。全裝配式建筑的維護結構可以采用現場砌筑或澆筑，也可以采用預制墻板。

　　它的主要優點是生產效率高，施工速度快，構件質量好，受季節性影響小，在建設量較大而又相對穩定的地區，采用工廠化生產可以取得較好的效果。

　　2)預制裝配整體式結構，是指部分結構構件均在工廠內生產，如預制外墻、預制內隔墻、半預制露臺、半預制樓板、半預制梁、預制樓梯等預制構件。

　　預制構件運至現場后，與主要豎向承重構件(預制或現澆梁柱、剪力墻等)通過疊合層現澆樓板澆筑成整體的結構體系。預制裝配整體式結構通常采用強連接節點，由于強連接的裝配式結構在地震中依靠構件面的非彈性變形耗能能力，因此能夠達到與現澆混凝土現澆結構相同或相近的拉震能力，具有良好的整體性能，具有足夠的強度、剛度和延性，能安全抵抗地震力。

　　預制裝配整體式結構的主要優點是生產基地一次投資比全裝配式少，適應性大，節省運輸費用，便于推廣。在一定條件下也可以縮短工期，實現大面積流水施工，結構的整體性良好 ，并能取得較好的經濟效果。

　　裝配式結構可分為裝配整體式框架結構、裝配整體式剪力墻結構、裝配整體式框架-現澆剪力墻結構、裝配整體式部分框支剪力墻結構。依據《裝配式混凝土結構技術規程》(JGJ1)各種結構體系適用的最大高度見表2.1.1，并滿足下列規定：

　　1)當結構中豎向構件全部為現澆且樓蓋采用疊合梁板時，房屋的最大適用高度可按現行行業標準《高層建筑混凝土結構技術規程》JGJ 3中的規定采用。

　　2)裝配整體式剪力墻結構和裝配整體式部分框支剪力墻結構，在規定的水平力作用下，當預制剪力墻構件底部承擔的總剪力大于該層總剪力的50%時，其最大適用高度應適當降低;當預制剪力墻構件底部承擔的總剪力大于該層總剪力的80%時，最大適用高度應取表2.1.1中括號內的數值。

　　表2.1.1　各種結構體系適用的最大高度表

　　注：房屋高度指室外地面到主要屋面板板頂?shù)母叨?不考慮局部突出屋頂部分)。

　　【2017年試題】裝配整體式框架—現澆剪力墻結構體系，按照抗震設防烈度6度設計，其適用的最大高度為(　)。

　　A.140m

　　B.130m

　　C.120m

　　D.100m

　　『正確答案』B

　　『答案解析』本題考查的是民用建筑分類。裝配整體式框架—現澆剪力墻結構體系，按照抗震設防烈度6度設計，其適用的最大高度為130m。參見教材P33。

　　5.按承重體系分

　　(1)混合結構體系。住宅建筑最適合采用混合結構，一般在6層以下?；旌辖Y(jié)構根據承重墻所在的位置，劃分為縱墻承重和橫墻承重兩種方案?？v墻承重方案的特點是樓板支承于梁上，梁把荷載傳遞給縱墻。橫墻的設置主要是為了滿足房屋剛度和整體性的要求。其優點是房屋的開間相對大些，使用靈活。

　　【2018年試題】某房間多為開間3m，進深6m的四層辦公樓常用的結構形式為(　)。

　　A.木結構

　　B.磚木結構

　　C.磚混結構

　　D.鋼結構

　　『正確答案』C

　　『答案解析』本題考查的是工業與民用建筑工程的分類及應用。磚混結構是以小部分鋼筋混凝土及大部分磚墻承重的結構。適合開間進深較小，房間面積小，多層或低層的建筑。參見教材P33。

　　(2)框架結構體系?？蚣芙Y(jié)構是利用梁、柱組成的縱、橫兩個方向的框架形成的結構體系，同時承受豎向荷載和水平荷載，其主要優點是建筑平面布置靈活，可形成較大的建筑空間，建筑立面處理也比較方便;缺點是側向剛度較小，當層數較多時，會產生較大的側移，易引起非結構性構件(如隔墻、裝飾等)破壞，而影響使用。

　　(3)剪力墻體系。剪力墻體系是利用建筑物的墻體(內墻和外墻)來抵抗水平力。因為剪力墻既承受垂直荷載，也承受水平荷載。高層建筑主要荷載為水平荷載，墻體既受剪又受彎，所以稱剪力墻。剪力墻一般為鋼筋混凝土墻，厚度不小于160mm，剪力墻的墻段長度一般不超過8m，適用于小開間的住宅和旅館等。在180m高的范圍內都可以適用。剪力墻結構的優點是側向剛度大，水平荷載作用下側移小;缺點是間距小，建筑平面布置不靈活，不適用于大空間的公共建筑，另外結構自重也較大。

　　(4)框架-剪力墻結構體系?？蚣?剪力墻結構是在框架結構中設置適當剪力墻的結構，具有框架結構平面布置靈活，有較大空間的優點，又具有側向剛度較大的優點。框架一剪力墻結構中，剪力墻主要承受水平荷載，豎向荷載主要由框架承擔。在170m高的范圍內都可以適用。

　　橫向剪力墻宜均勻?qū)ΨQ布置在建筑物端部附近、平面形狀變化處。一般情況下，整個建筑的剪力墻至少承受80%的水平荷載。

　　(5)筒體結構體系。在高層建筑中，特別是超高層建筑中，水平荷載愈來愈大，起著控制作用，筒體結構是抵抗水平荷載最有效的結構體系。筒體結構可分為框架-核心筒結構、筒中筒和多筒結構等，筒中筒結構的內筒一般由電梯間、樓梯間組成。適用于高度不超過300m的建筑。

　　(6)桁架結構體系。桁架是由桿件組成的結構體系。在進行內力分析時，節點一般假定為鉸節點，當荷載作用在節點上時，桿件只有軸向力，其材料的強度可得到充分發揮。桁架結構的優點是利用截面較小的桿件組成截面較大的構件。

　　屋架的弦桿外形和腹桿布置對屋架內力變化規律起決定性作用。同樣高跨比的屋架，當上下弦成三角形時，弦桿內力最大;當上弦節點在拱形線上時，弦桿內力最小。屋架的高跨比一般為1/6～1/8較為合理。一般屋架為平面結構，平面外剛度非常弱。在制作運輸安裝過程中，大跨屋架必須進行吊裝驗算。

　　(7)網架結構體系。網架是由許多桿件按照一定規律組成的網狀結構。網架結構可分為平板網架和曲面網架。它改變了平面桁架的受力狀態，是高次超靜定的空間結構。平板網架采用較多，其優點是：空間受力體系，桿件主要承受軸向力，受力合理，節約材料，整體性能好，剛度大，抗震性能好。桿件類型較少，適于工業化生產。

　　平板網架可分為交叉桁架體系和角錐體系兩類。角錐體系受力更為合理，剛度更大，見圖2.1.2。

　　網架的高度主要取決于跨度，網架尺寸應與網架高度配合決定，腹桿的角度以45°為宜。網架的高度與短跨之比一般為1/15左右。網架桿件一般采用鋼管，節點一般采用球節點。

　　(8)拱式結構體系。拱是一種有推力的結構，其主要內力是軸向壓力，因此可利用抗壓性能良好的混凝土建造大跨度的拱式結構。由于拱式結構受力合理，在建筑和橋梁中被廣泛應用。適用于體育館、展覽館等建筑中。

　　按照結構的組成和支承方式，拱可分為三鉸拱、兩鉸拱和無鉸拱。

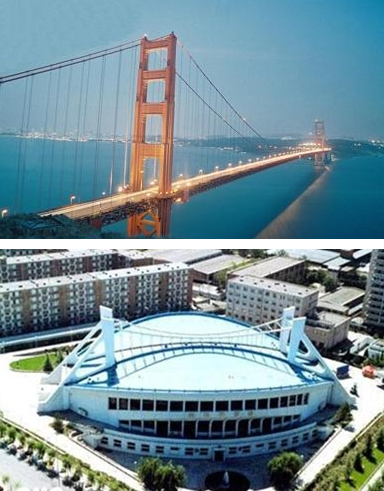

　　(9)懸索結構體系。懸索結構是比較理想的大跨度結構形式之一。目前，懸索屋蓋結構的跨度已達160m，主要用于體育館、展覽館中。懸索結構的主要承重構件是受拉的鋼索，鋼索用高強度鋼絞線或鋼絲繩制成。

　　懸索結構包括三部分：索網、邊緣構件和下部支承結構。

　　索的拉力取決于跨中的垂度，垂度越小拉力越大。索的垂度一般為跨度的1/30。

　　索的合理軸線形狀隨荷載的作用方式而變化。

　　懸索結構可分為單曲面與雙曲面兩類。單曲拉索體系構造簡單，屋面穩定性差;雙曲拉索體系由承重索和穩定索組成，支承結構可以有很多種，如框架、拱等。

　　【2015年試題】設計跨度為120m的展覽館，應優先采用(　)。

　　A.桁架結構

　　B.筒體結構

　　C.網架結構

　　D.懸索結構

　　『正確答案』D

　　『答案解析』本題考查的是民用建筑分類。懸索結構是比較理想的大跨度結構形式之一。目前，懸索屋蓋結構的跨度已達160m，主要用于體育館、展覽館中。參見教材P35。

　　(10)薄壁空間結構體系。薄壁空間結構也稱殼體結構，其厚度比其他尺寸(如跨度)小得多，所以稱薄壁。屬于空間受力結構，主要承受曲面內的軸向壓力，彎矩很小。它的受力比較合理，材料強度能得到充分利用。薄殼常用于大跨度的屋蓋結構，如展覽館、俱樂部、飛機庫等。薄殼結構多采用現澆鋼筋混凝土，費模板、費工時。薄壁空間結構的曲面形式很多，下面主要介紹筒殼和雙曲殼這兩種形式。

　?、偻矚ぃ阂话阌蓺ぐ濉⑦吜汉蜋M隔三部分組成。筒殼的空間工作是由這三部分結構協同完成的。它的跨度在30m以內是有利的。當跨度再大時，宜采用雙曲薄殼。

　　②雙曲殼：適用于大空間大跨度的建筑。雙曲殼又分為圓頂殼、雙曲扁殼和雙曲拋物面殼。目前圓頂?shù)闹睆揭堰_200多米。圓頂結構可用在大型公共建筑中，如天文館、展覽館的屋蓋。圓頂結構由殼面、支座環組成，通過支座環支于垂直構件上，殼面主要承受壓力，支座環承受拉力。

　　【2017年試題】建飛機庫應優先考慮的承重體系是(　)。

　　A.薄壁空間結構體系

　　B.懸索結構體系

　　C.拱式結構體系

　　D.網架結構體系

　　『正確答案』A

　　『答案解析』本題考查的是民用建筑分類。薄殼常用于大跨度的屋蓋結構，如展覽館、俱樂部、飛機庫等。參見教材P36。

　　(三)綠色建筑與節能建筑

　　綠色建筑是指在全壽命期內，節約資源(節能、節地、節水、節材)、保護環境、減少污染，為人們提供健康、適用、高效的使用空間，最大限度地實現人與自然和諧共生的高性能建筑。

　　(1)綠色建筑及分類。根據現行國家標準《綠色建筑評價標準》GB/T 50378，綠色建筑的評價應以單棟建筑或建筑群為評價對象。評價單棟建筑時，凡涉及系統性、整體性的指標，應基于該棟建筑所屬工程項目的總體進行評價。

　　綠色建筑的評價分為設計評價和運行評價。 設計評價應在建筑工程施工圖設計文件審查通過后進行，運行評價應在建筑通過竣工驗收并投入使用一年后進行。

　　綠色建筑評價指標體系由節地與室外環境、節能與能源利用、節水與水資源利用、節材與材料資源利用、室內環境質量、施工管理、運營管理7類指標組成。

　　綠色建筑分為一星級、二星級、三星級3個等級。3個等級的綠色建筑均應滿足現行國家標準《綠色建筑評價標準》GB/T 50378所有控制項的要求，并且每類指標的評分項得分不應小于40分。當綠色建筑總得分分別達到50分、60分、80分時，綠色建筑等級分別為一星級、二星級、三星級。

　　(2)節能建筑及分類。根據建筑節能水平可分為一般節能建筑、被動式節能建筑、零能耗建筑和產能型建筑。

　　被動式節能建筑不需要主動加熱，它基本上是依靠被動收集來的熱量來使房屋本身保持一個舒適的溫度。使用太陽、人體、家電及熱回收裝置等帶來的熱能，不需要主動熱源的供給。

　　零能耗建筑是不消耗常規能源建筑，完全依靠太陽能或者其他可再生能源。

　　產能型住宅一般被定義為住宅所產生的能量超過其自身運行所需要能量的住宅，這是一種新的住宅類型，在現今國家對建筑低碳節能標準不斷提高的社會大背景下應運而生。

　　二、民用建筑構造

　　(一)基礎

　　基礎是將結構所承受的各種作用傳遞到地基上的結構組成部分。基礎是建筑物的一個組成部分，承受建筑物的全部荷載，并將其傳給地基。地基是指基礎以下的土層，承受由基礎傳來的建筑物的荷載，地基不是建筑物的組成部分。

　　1.基礎類型

　　基礎的類型與建筑物上部結構形式、荷載大小、地基的承載能力、地基上的地質、水文情況、材料性能等因素有關。

　　基礎按受力特點及材料性能可分為剛性基礎和柔性基礎;按構造的方式可分為獨立基礎、條形基礎、柱下十字交叉基礎、片筏基礎、箱形基礎、樁基礎等。

　　(1)按材料及受力特點分類

　　1)剛性基礎。剛性基礎所用的材料如磚、石、混凝土等，抗壓強度較高，但抗拉及抗剪強度偏低。用此類材料建造的基礎，應保證其基底只受壓，不受拉。由于受地耐力的影響，基底應比基頂墻(柱)寬些。根據材料受力的特點，不同材料構成的基礎，其傳遞壓力的角度也不相同。剛性基礎上壓力分角α稱為剛性角。

　　在設計中，應盡力使基礎大放腳與基礎材料的剛性角相一致，以確保基礎底面不產生拉應力，最大限度地節約基礎材料。受剛性角限制的基礎稱為剛性基礎。構造上通過限制剛性基礎寬高比來滿足剛性角的要求。

　　【2011年試題】關于剛性基礎的說法，正確的是(　)。

　　A.剛性基礎基底主要承受拉應力

　　B.通常使基礎大放腳與基礎材料的剛性角一致

　　C.剛性角受工程地質性質影響，與基礎寬高比無關

　　D.剛性角受設計尺寸影響，與基礎材質無關

　　『正確答案』B

　　『答案解析』本題考查的是基礎。剛性基礎所用的材料如磚，抗拉及抗剪強度偏低。剛性基礎上的壓力分布角稱為剛性角。在設計中，應盡力使基礎的大放腳與基礎材料的剛性角相一致。以確?；A底面不產生拉應力。受剛性角限制的基礎稱為剛性基礎。構造上通過限制剛性基礎寬高比來滿足。參見教材P37。

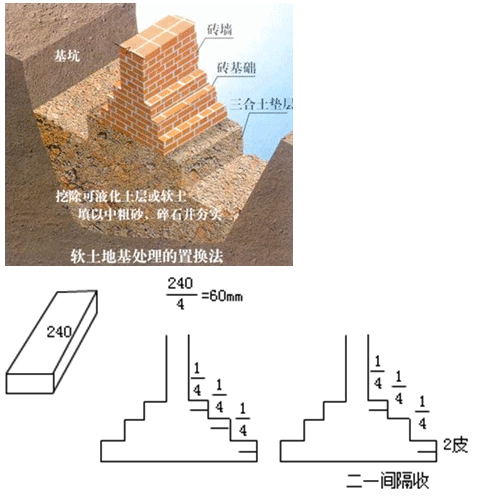

　?、俅u基礎。磚基礎具有就地取材、價格較低、設施簡便的特點，在干燥和溫暖的地區應用很廣。磚基礎的剖面為階梯形，稱為放腳。每一階梯挑出的長度為磚長的1/4。為保證基礎外挑部分在基底反力作用下不致發生破壞，大放腳的砌法有兩皮一收和二一間隔收兩種。兩皮一收是每砌兩皮磚，收進1/4磚長;二一間隔收是砌兩皮磚，收進1/4磚長，再砌一皮磚，收進1/4磚長，如此反復。在相同底寬的情況下，二一間隔收可減少基礎高度，但為了保證基礎的強度，底層需要用兩皮一收砌筑。由于磚基礎的強度及抗凍性較差，因此對砂漿與磚的強度等級，根據地區的潮濕程度和寒冷程度有不同的要求。只適用于地基土好、地下水位較低、五層以下的磚木結構或磚混結構。

　　②混凝土基礎?；炷粱A具有堅固、耐久、剛性角大，可根據需要任意改變形狀的特點。常用于地下水位高，受冰凍影響的建筑物?；炷粱A臺階寬高比為1：1～1：1.5，實際使用時可把基礎斷面做成錐形或階梯形。對于錐形或階梯形基礎斷面，應保證兩側有不小于200mm的垂直面。

　　2)柔性基礎。鑒于剛性基礎受其剛性角的限制，要想獲得較大的基底寬度，相應的基礎埋深也應加大，這顯然會增加材料消耗和挖方量，也會影響施工工期。在混凝土基礎底部配置受力鋼筋，利用鋼筋抗拉，這樣基礎可以承受彎矩，也就不受剛性角的限制，所以鋼筋混凝土基礎也稱為柔性基礎。在相同條件下，采用鋼筋混凝土基礎比混凝土基礎可節省大量的混凝土材料和挖土工程量。

　　鋼筋混凝土基礎斷面可做成錐形，最薄處高度不小于200mm;也可做成階梯形，每踏步高300～500mm。通常情況下，鋼筋混凝土基礎下面設有素混凝土墊層，厚度100mm左右;無墊層時，鋼筋保護層不宜小于70mm，以保護受力鋼筋不受銹蝕。

　　(2)按基礎構造形式分類

　　1)獨立基礎(單獨基礎)

　　獨立基礎為獨立的塊狀，形式有臺階形、錐形、杯形等，一般多為柱下獨立基礎。當柱為預制時，則將獨立基礎做成杯形基礎，將柱插入杯口，對柱進行臨時支撐，然后用細石混凝土將柱周圍的縫隙填實。

　　2)條形基礎。條形基礎是指基礎長度遠大于其寬度的一種基礎形式。也稱帶型基礎。按上部結構形式，可分為墻下條形基礎和柱下條形基礎。

　　①墻下條形基礎。條形基礎是承重墻基礎的主要形式，常用磚、毛磚、三合土或灰土建造。當上部結構荷載較大而土質較差時，可采用鋼筋混凝土建造，墻下鋼筋混凝土條形基礎一般做成無肋式;如地基在水平方向上壓縮性不均勻，為了增加基礎的整體性，減少不均勻沉降，也可做成肋式的條形基礎。

　　【2018年試題】墻下肋式條形基礎與無肋式相比，其優點在于(　)。

　　A.減少基礎材料

　　B.減少不均勻沉降

　　C.減少基礎占地

　　D.增加外觀美感

　　『正確答案』B

　　本題考查的是民用建筑構造。當上部結構荷載較大而土質較差時，可采用鋼筋混凝土建造，墻下鋼筋混凝土條形基礎一般做成無肋式;如地基在水平方向上壓縮性不均勻，為了增加基礎的整體性，減少不均勻沉降，也可做成肋式的條形基礎。參見教材P38。

　?、谥落摻罨炷翖l形基礎。當?shù)鼗浫醵奢d較大時，采用柱下單獨基礎，底面積必然很大，因而互相接近。為增強基礎的整體性并方便施工，節約造價，可將同一排的柱基礎連通做成鋼筋混凝土條形基礎。

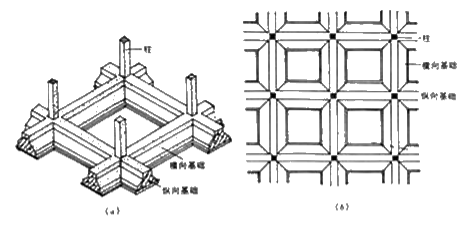

　　3)柱下十字交叉基礎(井格基礎)。當?shù)鼗鶙l件較差，如土質軟弱，為了增強基礎的整體剛度，減少不均勻沉降，可以沿柱網縱橫方向設置鋼筋混凝土條形基礎，形成十字交叉基礎。

　　4)筏形基礎。如地基基礎軟弱而荷載又很大，采用十字基礎仍不能滿足要求或相鄰基槽距離很小時，可用鋼筋混凝土做成混凝土的片筏基礎。按構造不同可分為平板式和梁板式兩類。平板式筏形基礎一般是一塊厚度相等的鋼筋混凝土平板。梁板式筏形基礎又分為兩類：一類是在底板上做梁，柱子支承在梁上;另一類是將梁放在底板的下方，底板上面平整，可作建筑物底層底面。

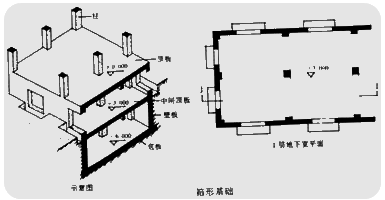

　　5)箱形基礎。為了使基礎具有更大剛度，大大減少建筑物的相對彎矩，可將基礎做成由頂板、底板及若干縱橫隔墻組成的箱形基礎，它是片筏基礎的進一步發展。一般都是由鋼筋混凝土建造，減少了基礎底面的附加應力，因而適用于地基軟弱土層厚、荷載大和建筑面積不太大的一些重要建筑物，目前高層建筑中多采用箱形基礎。

　　【2017年試題】對于地基軟弱土層厚、荷載大和建筑面積不太大的一些重要高層建筑，最常采用的基礎構造形式為(　)。

　　A.獨立基礎

　　B.柱下十字交叉基礎

　　C.片筏基礎

　　D.箱形基礎

　　『正確答案』D

　　『答案解析』本題考查的是基礎。箱形基礎一般由鋼筋混凝土建造，減少了基礎底面的附加應力，因而適用于地基軟弱土層厚、荷載大和建筑面積不太大的一些重要建筑物，目前高層建筑中多采用箱形基礎。參見教材P38。

　　6)樁基礎

　　樁基由樁身和樁承臺組成。樁基是按設計的點位將樁身置入土中的，樁的上端灌注鋼筋混凝土承臺，承臺上接柱或墻體，使荷載均勻地傳遞給樁基。當建筑物荷載較大，地基的軟弱土層厚度在5m以上，基礎不能埋在軟弱土層內，或?qū)浫跬翆舆M行人工處理困難和不經濟時，常采用樁基礎。采用樁基礎能節省材料，減少挖填土方工程量，改善工人的勞動條件，縮短工期。

　　樁基的種類很多，根據材料可分為木樁、鋼筋混凝土樁和鋼樁等;根據斷面形式可分為圓形樁、方形樁、環形樁、六角形樁及工字形樁等;根據施工方法可分為預制樁及灌注樁;根據荷載傳遞的方式可分為端承樁和摩擦樁。如圖2.1.5所示。

　　以上是常見的基礎形式，此外還有殼體基礎、圓環基礎、沉井基礎、沉箱基礎等其他基礎形式。

　　2.基礎埋深

　　從室外設計地面至基礎底面的垂直距離稱為基礎的埋深。

　　埋深大于等于5m或埋深大于等于基礎寬度4倍的基礎稱為深基礎，埋深為0.5～5m或埋深小于基礎寬度4倍的基礎稱為淺基礎?；A埋深的原則是在保證安全可靠的前提下盡量淺埋，除巖石地基外，不應淺于0.5m。

　　3.地下室防潮與防水構造

　　(1)地下室防潮

　　當?shù)叵率业仄何挥诔Ｄ甑叵滤灰陨蠒r，地下室需做防潮處理。對于磚墻，其構造要求是：墻體必須采用水泥砂漿砌筑，灰縫要飽滿;在墻外側設垂直防潮層，其具體做法是在墻體外表面先抹一層20mm厚的水泥砂漿找平層，再涂一道冷底子油和兩道熱瀝青，然后在防潮層外側回填低滲透土壤，并逐層夯實。土層寬500mm左右，以防地面雨水或其他地表水的影響。

　　另外，地下室的所有墻體都必須設兩道水平防潮層。一道設在地下室地坪附近，具體位置視地坪構造而定;另一道設置在室外地面散水以上150～200mm的位置，以防地下潮氣沿地下墻身或勒腳滲入室內。

　　地下室地面主要借助混凝土材料的憎水性能來防潮，但當?shù)叵率业姆莱币筝^高時，地層應做防潮處理。一般設在墊層與地面面層之間，且與墻身水平防潮層在同一水平面上。

　　(2)地下室防水

　　當?shù)叵率业仄何挥谧罡咴O計地下水位以下時，地下室四周墻體及底板均受水壓影響，應有防水功能。

　　【2018年試題】地下室底板和四周墻體需做防水處理的基本條件是，地下室地坪位于(　)。

　　A.最高設計地下水位以下

　　B.常年地下水位以下

　　C.常年地下水位以上

　　D.最高設計地下水位以上

　　『正確答案』A

　　『答案解析』本題考查的是民用建筑構造。當?shù)叵率业仄何挥谧罡咴O計地下水位以下時，地下室四周墻體及底板均受水壓影響，應有防水功能。參見教材P40。

　　根據防水材料與結構基層的位置關系，有內防水和外防水兩種。防水結構層設置于結構外側的稱為外防水，防水結構層設置于主體結構內側的稱為內防水。外防水方式中，由于防水材料置于迎水面，對防水較為有利。將防水材料置于結構內表面(背水面)的防水做法，對防水不太有利，但施工簡便，易于維修，多用于修繕工程。

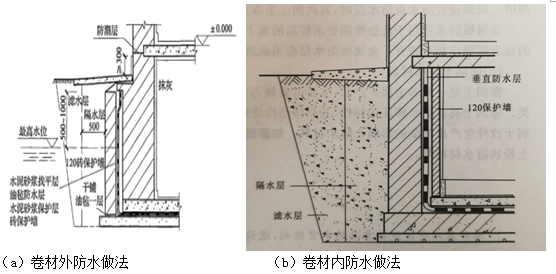

　　地下室卷材防水做法示意圖

　　地下室防水做法根據材料的不同常用的有防水混凝土防水、水泥砂漿防水、卷材防水、涂料防水、防水板防水、膨潤土防水材料等。選用何種材料防水，應根據地下室的使用功能、結構形式、環境條件等因素合理確定。一般處于侵蝕介質中的工程應采用耐腐蝕的防水混凝土、防水砂漿或卷材、涂料;結構剛度較差或受振動影響的工程應采用卷材、涂料等柔性防水材料。

　　【2009年試題】地下室垂直卷材防水層的頂端，應高出地下最高水位(　)。

　　A.0.10～0.20m

　　B.0.20～0.30m

　　C.0.30～0.50m

　　D.0.50～1.00m

　　『正確答案』D

　　『答案解析』本題考查的是基礎。地下室垂直卷材防水層的頂端，應高出地下最高水位500～1000mm。參見教材P41。

　　【2014年試題】地下室墻體垂直防水卷材外側一般做完水泥砂漿保護層后再做(　)。

　　A.500mm寬隔水層

　　B.500mm寬濾水層

　　C.一道冷底子油和兩道熱瀝青

　　D.磚保護墻

　　『正確答案』D

　　『答案解析』本題考查的是基礎。地下室墻體垂直防水卷材外側一般做完水泥砂漿保護層后再做磚保護墻。參見教材P41。

　　(二)墻

　　磚墻是用砂漿將磚按一定技術要求砌筑成的砌體，其主要材料是磚和砂漿，在一般磚混結構房屋中，墻體是主要的承重構件。在其他類型的建筑中，墻體可能是承重構件，也可能是圍護構件，但它所占的造價比重也較大。

　　1.墻的類型

　　(1)幾種特殊材料墻體

　　1)預制鋼筋混凝土墻。預制外墻板是裝配在預制或現澆框架結構上的圍護外墻，適用于一般辦公樓、旅館、醫院、教學、科研樓等民用建筑。裝配式墻體的建造構造，設計人員應根據確定的開間、進深、層高，進行全面墻板設計。

　　2)加氣混凝土墻。有砌塊、外墻板和隔墻板。加氣混凝土砌塊墻如無切實有效措施，不得在建筑物±0.00以下，或長期浸水、干濕交替部位，受化學侵蝕的環境，制品表面經常處于80℃以上的高溫環境。

　　加氣混凝土墻可作承重墻或非承重墻，設計時應進行排塊設計，避免浪費，其砌筑方法與構造基本與砌墻類似。當外用墻時，其外表面均應做飾面保護層。在門窗洞口設鋼筋混凝土圈梁，外包保溫塊。在承重墻轉角處每隔墻高1m左右放水平拉接鋼筋，以增加抗震能力。

　　【2017年試題】加氣混凝土墻，一般不宜用于(　)。

　　A.建筑物±0.00以下

　　B.外墻板

　　C.承重墻

　　D.干濕交替部位

　　E.環境溫度>80℃的部位

　　『正確答案』AD

　　『答案解析』本題考查的是墻。加氣混凝土砌塊墻如無切實有效措施，不得在建筑物±0.00以下，或長期浸水、干濕交替部位，以及受化學浸蝕的環境，制品表面經常處于80℃以上的高溫環境;加氣混凝土墻可作承重墻或非承重墻。參見教材P42。

　　3)壓型金屬板墻。是一種輕質高強的建筑材料，有保溫與非保溫型。

　　4)石膏板墻。主要有石膏龍骨石膏板、輕鋼龍骨石膏板、增強石膏空心條板等，適用于中低檔民用和工業建筑中的非承重內隔墻。

　　5)舒樂舍板墻。舒樂舍板由聚苯乙烯泡沫塑料芯材、兩側鋼絲網片和斜插腹絲組成，是鋼絲網架輕質夾芯板類型中的一個新品種。具有強度高、自重輕、保溫隔熱、防火及抗震等良好的綜合性能，適用于框架建筑的圍護外墻及輕質內墻、承重的外保溫復合外墻的保溫層、低層框架的承重墻和屋面板等，綜合效益顯著。

　　(2)隔墻

　　隔墻是分隔室內空間的非承重構件。

　　隔墻的類型很多，按其構造方式可分為塊材隔墻、骨架隔墻、板材隔墻三大類。

　　1)塊材隔墻。塊材隔墻是用普通磚、空心磚、加氣混凝土等塊材砌筑而成的，常用的有普通磚隔墻和砌塊隔墻。

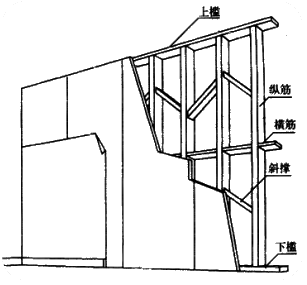

　　2)骨架隔墻。骨架隔墻由骨架和面層兩部分組成，由于是先立墻筋(骨架)后做面層，因而又稱為立筋式隔墻。

　　①骨架。木龍骨或輕鋼龍骨

　　②面層。輕骨架隔墻的面層常用人造板材，如膠合板、纖維板、石膏板、塑料板等。

　　3)板材隔墻。

　?、偌託饣炷翖l板隔墻。②碳化石灰板隔墻。③增強石膏空心板隔墻。

　?、墼鰪娛嗫招陌甯魤?。石膏空心板能滿足防火、隔聲及抗撞擊的功能要求。

　　2.墻體細部構造

　　為了保證磚墻的耐久性和墻體與其他構件的連接，應在相應的位置進行構造處理。磚墻的細部構造主要包括：

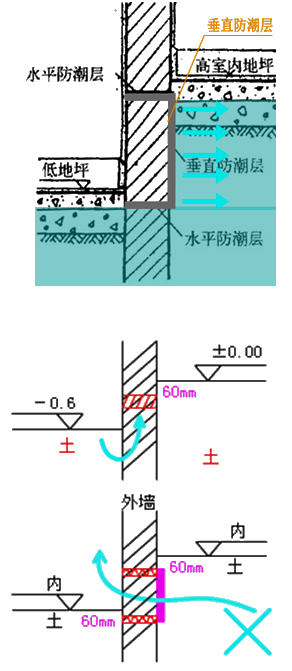

　　(1)防潮層。在墻身中設置防潮層的目的是防止土壤中的水分沿基礎墻上升和勒腳部位的地面水影響墻身。它的作用是提高建筑物的耐久性，保持室內干燥衛生。當室內地面均為實鋪時，外墻墻身防潮層在室內地坪以下60mm處;當建筑物墻體兩側地坪不等高時，在每側地表下60mm處，防潮層應分別設置，并在兩個防潮層間的墻上加設垂直防潮層。

　　當室內地面采用架空木地板時，外墻防潮層應設在室外地坪以上，地板木擱柵墊木之下。墻身防潮層一般有油氈防潮層、防水砂漿防潮層、細石混凝土防潮層和鋼筋混凝土防潮層等。

　　【2012年試題】關于磚墻墻體防潮層設置位置的說法，正確的是(　)。

　　A.室內地面均為實鋪時，外墻防潮層設在室內地坪處

　　B.墻體兩側地坪不等高時，應在較低一側的地坪處設置

　　C.室內采用架空木地板時，外墻防潮層設在室外地坪以上、地板木擱柵墊木以下

　　D.鋼筋混凝土基礎的磚墻墻體不需設置水平和垂直防潮層

　　『正確答案』C

　　『答案解析』本題考查的是墻。當室內地面均為實鋪時，外墻墻身防潮層在室內地坪以下60mm處;當建筑物墻體兩側地坪不等高時，在每側地表下60mm處，防潮層應分別設置，并在兩個防潮層間的墻上加設垂直防潮層。當室內地面采用架空木地板時，外墻防潮層應設在室外地坪以上，地板木擱柵墊木之下。參見教材P43。

　　1)油氈防潮層。油氈防潮層是在防潮層部位先抹20mm厚砂漿找平，然后干鋪油氈一層或用熱瀝青粘貼油氈一層。油氈防潮層具有一定的韌性、延伸性和良好的防潮性能, 但降低了上下磚砌體之間的黏結力，且降低了磚砌體的整體性，對抗震不利，故油氈防潮層不宜用于下端按固定端考慮的磚砌體和有抗震要求的建筑中。

　　2)砂漿防潮層。砂漿防潮層是在需要設置防潮層的位置鋪設防水砂漿層，或用防水砂漿砌筑1～2皮磚。防潮層厚20～25mm。防水砂漿能克服油氈防潮層的缺點，故較適用于抗震地區和一般的磚砌體中。但由于砂漿系脆性材料，易開裂，故不適用于地基會產生微小變形的建筑中。

　　3)細石鋼筋混凝土防潮層。為了提高防潮層的抗裂性能，常采用60mm厚的配筋細石混凝土防潮帶。由于其抗裂性能好，且能與砌體結合為一體，故適用于整體剛度要求較高的建筑中。

　　(2)勒腳。勒腳是指外墻與室外地坪接近的部分。它的作用是防止地面水、屋檐滴落的雨水對墻面的侵蝕，從而保護墻面，保證室內干燥，提高建筑物的耐久性，同時，還有美化建筑外觀的作用。勒腳經常采用抹水泥砂漿、水刷石，或在勒腳部位將墻體加厚，或用堅固材料來砌，如石塊、天然石板、人造板貼面。勒腳的高度一般為室內地坪與室外地坪高差，也可以根據立面的需要而提高勒腳的高度尺寸。

　　(3)散水和暗溝(明溝)

　　為了防止地表水對建筑基礎的侵蝕，在建筑物的四周地面上設置暗溝(明溝)或散水，降水量大于900mm的地區應同時設置暗溝(明溝)和散水。暗溝(明溝)溝底應做縱坡，坡度為0.5%～1%，坡向窨井。外墻與暗溝(明溝)之間應做散水，散水寬度一般為600～1000mm，坡度為3%～5%。降水量小于900mm的地區可只設置散水。暗溝(明溝)和散水可用混凝土現澆，也可用有彈性的防水材料嵌縫，以防滲水。

　　【2012年試題】為了防止地表水對建筑物基礎的侵蝕，在降雨量大于900mm的地區，建筑物的四周地面上應設置(　)。

　　A.溝底縱坡坡度為0.5%～1%的明溝

　　B.溝底橫坡坡度為3%～5%的明溝

　　C.寬度為600～1000mm的散水

　　D.坡度為0.5%～1%的現澆混凝土散水

　　E.外墻與明溝之間坡度為3%～5%的散水

　　『正確答案』ACE

　　『答案解析』本題考查的是墻。為了防止地表水對建筑物基礎的侵蝕，在降雨量大于900mm的地區應同時設置暗溝(明溝)和散水。暗溝(明溝)溝底應做縱坡，坡度為0.5%～1%，坡向窨井。外墻與暗溝(明溝)之間應做散水，散水寬度一般為600～1000mm，坡度為3%～5%。參見教材P44。

　　(4)窗臺

　　窗洞口的下部應設置窗臺。窗臺根據窗子的安裝位置可形成內窗臺和外窗臺。外窗臺是防止在窗洞底部積水，并流向室內;內窗臺則是為了排除窗上的凝結水，以保護室內墻面。

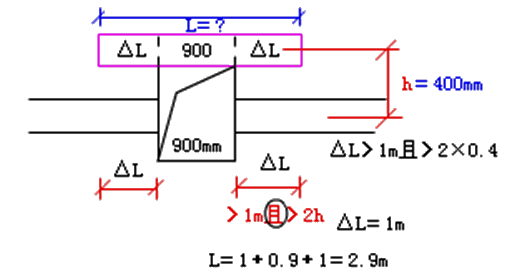

　　(5)過梁

　　過梁是門窗等洞口上設置的橫梁，承受洞口上部墻體與其他構件(樓層、屋頂?shù)?傳來的荷載，它的部分自重可以直接傳給洞口兩側墻體，而不由過梁承受。寬度超過300mm的洞口上部應設置過梁。

　　(6)圈梁。圈梁是在房屋的檐口、窗頂、樓層、吊車梁頂或基礎頂面標高處，沿砌體墻水平方向設置封閉狀的按構造配筋的混凝土梁式構件，它可以提高建筑物的空間剛度和整體性，增加墻體穩定，減少由于地基不均勻沉降而引起的墻體開裂，并防止較大振動荷載對建筑物的不良影響。在抗震設防地區，設置圈梁是減輕震害的重要構造措施。

　　宿舍、辦公樓等多層砌體民用房屋，且層數為3～4層時，應在底層和檐口標高處各設置一道圈梁。當層數超過4層時，除應在底層和檐口標高處各設置一道圈梁外，至少應在所有縱、橫墻上隔層設置。多層砌體工業房屋，應每層設置現澆混凝土圈梁。設置墻梁的多層砌體結構房屋，應在托梁、墻梁頂面和檐口標高處設置現澆鋼筋混凝土圈梁。

　　【2015年試題】三層砌體辦公樓的墻體一般設置圈梁(　)。

　　A.一道

　　B.二道

　　C.三道

　　D.四道

　　『正確答案』B

　　『答案解析』本題考查的是墻。宿舍、辦公樓等多層砌體民用房屋，且層數為3～4層時，應在底層和檐口標高處各設置一道圈梁。當層數超過4層時，除應在底層和檐口標高處各設置一道圈梁外，至少應在所有縱、橫墻上隔層設置。參見教材P44。

　　鋼筋混凝土圈梁其寬度一般同墻厚，當墻厚不小于240mm時，其寬度不宜小于墻厚的 2/3，高度不小于120mm。縱向鋼筋數量不少于4根 ，直徑不應小于10mm，箍筋間距不應大于300mm。當圈梁遇到洞口不能封閉時，應在洞口上部設置截面不小于圈梁截面的附加梁，其搭接長度不小于1m，且應大于兩梁高差的2倍，但對有抗震要求的建筑物，圈梁不宜被洞口截斷。

　　(7)構造柱

　　圈梁在水平方向?qū)前迮c墻體箍住，構造柱則從豎向加強墻體的連接，與圈梁一起構成空間骨架，提高了建筑物的整體剛度和墻體的延性，約束墻體裂縫的開展，從而增加建筑物承受地震作用的能力。因此，有抗震設防要求的建筑物中需設鋼筋混凝土構造柱。

　　構造柱一般在墻的某些轉角部位(如建筑物四周、縱橫墻相交處、樓梯間轉角處等)設置，沿整個建筑高度貫通，并與圈梁、地梁現澆成一體。施工時先砌墻并留馬牙槎，隨著墻體的上升，逐段澆筑混凝土。要注意構造柱與周圍構件的連接，并且應與基礎梁有良好的聯結。

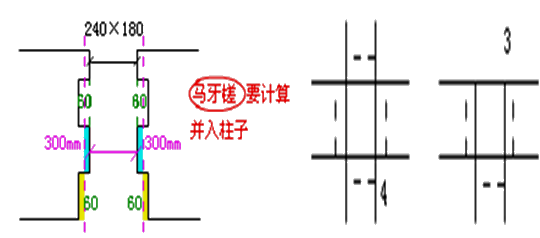

　　構造柱的最小截面尺寸為240mm×180mm，豎向鋼筋一般用4Φ12mm，箍筋間距不大于250mm，且在柱上下端應適當加密。施工時必須先砌墻，后澆注鋼筋混凝土柱，并應沿墻高每隔500mm，設拉接鋼筋，每邊伸入墻內不宜小于600mm。構造柱可不單獨設置基礎，但應伸入室外地面下500mm，或錨入淺于500mm的地圈梁內。

　　6、7 度抗震設防時超過六層，8 度抗震設防時超過五層和9 度抗震設防時，構造柱縱向鋼筋宜采用4Φ14，箍筋間距不應大于200m，外墻轉角的構造柱可適當加大截面及配筋。

　　(8)變形縫。變形縫包括伸縮縫、沉降縫和防震縫，它的作用是保證房屋在溫度變化、基礎不均勻沉降或地震時能有一些自由伸縮，以防止墻體開裂，結構破壞。

　　1)伸縮縫?；A因受溫度變化影響較小，不必斷開。

　　2)沉降縫。沉降縫與伸縮縫不同之處是除屋頂、樓板、墻身都要斷開外，基礎部分也要斷開，即使相鄰部分也可自由沉降、互不牽制。

　　3)防震縫。防震縫一般從基礎頂面開始，沿房屋全高設置。

　　【2018年試題】建筑物的伸縮縫、沉降縫、防震縫的根本區別在于(　)。

　　A.伸縮縫和沉降縫比防震縫寬度小

　　B.伸縮縫和沉降縫比防震縫寬度大

　　C.伸縮縫不斷開基礎沉降縫和防震縫斷開基礎

　　D.伸縮縫和防震縫不斷開基礎沉降縫斷開基礎

　　『正確答案』D

　　『答案解析』本題考查的是墻體細部構造。伸縮縫基礎因受溫度變化影響較小，不必斷開。伸縮縫的寬度一般為20～30mm，縫內應填保溫材料。沉降縫與伸縮縫不同之處是除屋頂、樓板、墻身都要斷開外，基礎部分也要斷開，即使相鄰部分也可自由沉降、互不牽制。沉降縫寬度要根據房屋的層數定：2～3層時可取50～80mm;4～5層時可取80～120mm;5層以上時不應小于120mm。防震縫一般從基礎頂面開始，沿房屋全高設置?？p的寬度按建筑物高度和所在地區的地震烈度來確定。一般多層砌體建筑的縫寬取50～100mm;多層鋼筋混凝土結構建筑，高度15m及以下時，縫寬為70mm;當建筑高度超過15m時，按烈度增大縫寬。參見教材P45。

　　(9)煙道與通風道。煙道用于排除燃煤灶的煙氣。通風道主要用來排除室內的污濁空氣。煙道設于廚房內，通風道常設于暗廁內。

　　3.墻體保溫隔熱

　　建筑物的耗熱量主要是由圍護結構的傳熱損失引起的，建筑圍護結構的傳熱損失占總耗熱量的73%～77%。在圍護結構的傳熱損失中，外墻約占25%左右，減少墻體的傳熱損失能顯著提高建筑的節能效果。在我國節能標準中，不僅對圍護結構墻體的主體部分提出了保溫隔熱要求，而且對圍護結構中的構造柱、圈梁等周邊熱橋部分也提出了保溫要求。

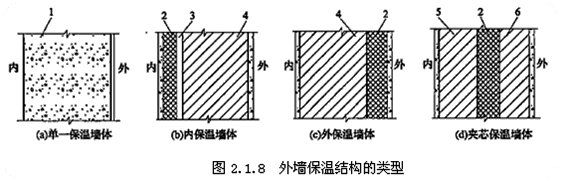

　　外墻的保溫構造，按其保溫層所在的位置不同分為單一保溫外墻、外保溫外墻、內保溫外墻和夾芯保溫外墻4種類型(圖2.1.8)。

　　(1)外墻外保溫

　　外墻外保溫是指在建筑物外墻的外表面上設置保溫層。其構造由外墻、保溫層、保溫層的固定和面層等部分組成。具體構造示意如圖2.1.9所示。外墻外保溫即將保溫材料置于主體圍護結構的外側，是一種最科學、最高效的保溫節能技術。

　　1)外墻外保溫的構造

　?、俦貙印１貙邮菍嵯禂?shù)小的高效輕質保溫材料層，外保溫材料的導熱系數通常小于0.05W/(K·m)。保溫層的厚度需要經過節能計算確定，要滿足節能標準對不同地區墻體的保溫要求，保溫材料應具有較低的吸濕率及較好的粘結性能。常用的外保溫材料有：膨脹型聚苯乙烯板(EPS)、擠塑型聚苯乙烯板(XPS)、巖棉板、玻璃棉氈以及超輕保溫漿料等。

　?、诒貙拥墓潭ā２煌耐獗伢w系，固定保溫層的方法各不相同，有的采用粘貼的方式，有的采用釘固的方式，也可以采用粘貼與釘固相結合的方式。采用釘固方式時，通常采用膨脹螺栓或預埋筋等固件將保溫層固定在基層上。國外常用不銹蝕而耐久的不銹鋼、尼龍或聚丙烯等材料作錨固件。國內常用經過防銹處理的鋼質膨脹螺栓作為錨固件。超輕保溫漿可直接涂抹在外墻表面上。

　?、郾貙拥拿鎸印１貙拥拿鎸泳哂斜Ｗo和裝飾作用，其做法各不相同，薄面層一般為聚合物水泥膠漿抹面，厚面層則采用普通水泥砂漿抹面，有的則用在龍骨上吊掛板材或在水泥砂漿層上貼瓷磚覆面。

　　2)外墻外保溫的特點。與內保溫墻體比較，外保溫墻體有下列優點：①外墻外保溫系統不會產生熱橋，因此具有良好的建筑節能效果。②外保溫對提高室內溫度的穩定性有利。③外保溫墻體能有效地減少溫度波動對墻體的破壞，保護建筑物的主體結構，延長建筑物的使用壽命。④外保溫墻體構造可用于新建的建筑物墻體，也可以用于舊建筑外墻的節能改造。在舊房的節能改造中，外保溫結構對居住者影響較小。⑤外保溫有利于加快施工進度，室內裝修不致破壞保溫層。

　　【2018年試題】與外墻內保溫相比，外墻外保溫的優點在于(　)。

　　A.有良好的建筑節能效果

　　B.有利于提高室內溫度的穩定性

　　C.有利于降低建筑物造價

　　D.有利于減少溫度波動對墻體損壞

　　E.有利于延長建筑物使用壽命

　　『正確答案』ABDE

　　『答案解析』本題考查的是墻體保溫隔熱。與外墻內保溫墻體比較，外保溫墻體有下列有點：(1)外墻外保溫系統不會產生熱橋，因此具有良好的建筑節能效果。(2)外保溫對提高是內溫度的穩定性有利。(3)外保溫墻體能有效地減少溫度波動對墻體的破壞，保護建筑物的主體結構，延長建筑物的使用壽命。(4)外保溫墻體構造可用于新建的建筑物墻體，也可以用于舊建筑外墻的節能改造。在舊房的節能改造中，外保溫結構對居住者影響較小。(5)外保溫有利于加快施工進度，室內裝修不致破壞保溫層。參見教材P47。

　　但是，由于保溫層在室外側，故外保溫構造必須能滿足水密性、抗風壓以及抵抗溫度變化帶來的不利影響。同時，應考慮抵抗外界可能產生的外力。在工程應用中，還應處理好門窗洞口、穿墻管線、墻角處以及面層裝飾等方面的問題。

　　(2)外墻內保溫

　　1)外墻內保溫構造。外墻內保溫構造由主體結構與保溫結構兩部分組成，主體結構一般為磚砌體、混凝土墻等承重墻體，也可以是非承重的空心砌塊或加氣混凝土墻體。保溫結構由保溫板和空氣層組成，常用的保溫板有GRC內保溫板、玻纖增強石膏外墻內保溫板、P-GRC外墻內保溫板等，空氣層的作用既能防止保溫材料變潮，也能提高墻體的保溫能力。

　　外墻內保溫大多采用干作業施工，使保溫材料避免了施工水分的入侵而變潮。

　　內保溫復合外墻在構造中存在一些保溫上的薄弱部位，對這些地方必須加強保溫措施。常見的部位有：

　　①內外墻交接處

　?、谕鈮D(zhuǎn)角部位

　?、郾亟Y(jié)構中龍骨部位

　　2)外墻內保溫構造優缺點。外墻內保溫的優點有：①外墻內保溫的保溫材料在樓板處被分割，施工時僅在一個層高內進行保溫施工，施工時不用腳手架或高空吊籃，施工比較安全方便，不損害建筑物原有的立面造型，施工造價相對較低。②由于絕熱層在內側，在夏季的晚上，墻的內表面溫度隨空氣溫度的下降而迅速下降，減少悶熱感。③耐久性好于外墻外保溫，增加了保溫材料的使用壽命。④有利于安全防火。⑤施工方便，受風、雨天影響小。

　　外墻內保溫主要存在如下缺點：①保溫隔熱效果差，外墻平均傳熱系數高。②熱橋保溫處理困難，易出現結露現象。③占用室內使用面積。④不利于室內裝修，包括重物釘掛困難等;在安裝空調、電話及其他裝飾物等設施時尤其不便。⑤不利于既有建筑的節能改造。⑥保溫層易出現裂縫。由于外墻受到的溫差大，直接影響到墻體內表面應力變化，這種變化一般比外保溫墻體大得多。晝夜和四季的更替，易引起內表面保溫的開裂，特別是保溫板之間的裂縫尤為明顯。實踐證明，外墻內保溫容易引起開裂或產生“熱橋”的部位有保溫板板縫、頂層建筑女兒墻沿屋面板的底部、兩種不同材料在外墻同一表面的接縫、內外墻之間丁字墻外側的懸挑構件等部位。

　　(三)樓板與地面

　　樓板是多層建筑中沿水平方向分隔上下空間的結構構件。它除了承受并傳遞豎向荷載和水平荷載外，還應具有一定程度的隔聲、防火、防水等功能。同時，建筑物中的各種水平設備管線，也將在樓板內安裝。它主要由樓板結構層、樓面面層、板底天棚三個部分組成。

　　1.樓板的類型

　　根據樓板結構層所采用的材料不同，可分為木樓板、磚拱樓板、鋼筋混凝土樓板以及壓型鋼板與鋼梁組合的樓板等多種形式。

　　2.現澆鋼筋混凝土樓板

　　現澆鋼筋混凝土樓板主要分為板式、梁板式、井字形密肋式、無梁式四種。

　　(1)板式樓板。整塊板為一厚度相同的平板。根據周邊支承情況及板平面長短邊邊長的比值，又可把板式樓板分為單向板、雙向板和懸挑板幾種。

　　單向板(長短邊比值大于或等于3，四邊支承)僅短邊受力，該方向所布鋼筋為受力筋，另一方向所配鋼筋(一般在受力筋上方)為分布筋。板的厚度一般為跨度的1/40～1/35，且不小于80mm。

　　雙向板(長短邊比值小于3，四邊支承)是雙向受力，按雙向配置受力鋼筋。

　　懸挑板只有一邊支承，其主要受力鋼筋擺在板的上方，分布鋼筋放在主要受力筋的下方，板厚為挑長的1/35，且根部不小于80mm。由于懸挑的根部與端部承受彎矩不同，懸挑板的端部厚度比根部厚度要小些。

　　房屋中跨度較小的房間(如廚房、廁所、貯藏室、走廊)及雨篷、遮陽等常采用現澆鋼筋混凝土板式樓板。

　　(2)梁板式肋形樓板。梁板式肋形樓板由主梁、次梁(肋)、板組成。它具有傳力線路明確、受力合理的特點。當房屋的開間、進深較大，樓面承受的彎矩較大，常采用這種樓板。

　　梁板式肋形樓板的主梁沿房屋的短跨方向布置，其經濟跨度為5～8m，梁高為跨度的1/14～1/8，梁寬為梁高的1/3～1/2，且主梁的高與寬均應符合有關模數規定。

　　梁和板擱置在墻上，應滿足規范規定的擱置長度。板的擱置長度不小于120mm，梁在墻上的擱置長度與梁高有關，梁高小于或等于500mm，擱置長度不小于180mm;梁高大于500mm時，擱置長度不小于240mm。通常，次梁擱置長度為240mm，主梁的擱置長度為370mm。值得注意的是，當梁上的荷載較大，梁在墻上的支承面積不足時，為了防止梁下墻體因局部抗壓強度不足而破壞，需設置梁墊，以擴散由梁傳來的過大集中荷載。

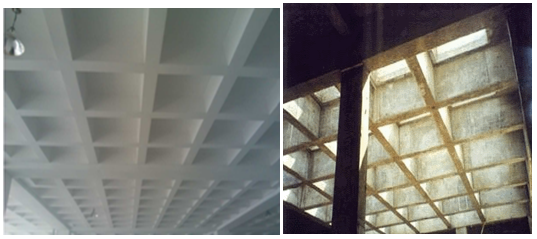

　　(3)井字形肋樓板。與上述板式肋形樓板所不同的是，井字形密肋樓板沒有主梁，都是次梁(肋)，且肋與肋間的距離較小，通常只有1.5～3m，肋高也只有180～250mm，肋寬120～200mm。當房間的平面形狀近似正方形，跨度在10m以內時，常采用這種樓板。井字形密肋樓板具有頂棚整齊美觀，有利于提高房屋的凈空高度等優點，常用于門廳、會議廳等處。

　　(4)無梁樓板。對于平面尺寸較大的房間或門廳，也可以不設梁，直接將板支承于柱上，這種樓板稱無梁樓板。無梁樓板分無柱帽和有柱帽兩種類型。當荷載較大時，為避免樓板太厚，應采用有柱帽無梁樓板，以增加板在柱上的支承面積。無梁樓板的柱網一般布置成方形或矩形，以方形柱網較為經濟，跨度一般不超過6m，板厚通常不小于120mm。

　　無梁樓板的底面平整，增加了室內的凈空高度，有利于采光和通風，但樓板厚度較大，這種樓板比較適用于荷載較大、管線較多的商店和倉庫等。

　　【2009年試題】某賓館門廳9m×9m，為了提高凈空高度，宜優先選用(　)。

　　A.普通板式樓板

　　B.梁板式肋形樓板

　　C.井字形密肋樓板

　　D.普通無梁樓板

　　『正確答案』C

　　『答案解析』本題考查的是樓板與地面?，F(xiàn)澆鋼筋混凝土樓板主要分為板式、梁板式、井字形密肋式、無梁式四種。當房間的平面形狀近似正方形，跨度在10m以內時，常采用井字形密肋式。參見教材P49。

　　【2010年試題】平面尺寸較大的建筑門廳常采用(　)。

　　A.板式現澆鋼筋樓板

　　B.預制鋼筋砼樓板

　　C.預制鋼筋砼空心樓板

　　D.井字形肋樓板

　　E.無梁樓板

　　『正確答案』DE

　　『答案解析』本題考查的是樓板與地面。當房間的平面形狀近似正方形，跨度在10m以內時，常采用井字形密肋樓板。無梁樓板的柱網一般布置成方形或矩形，以方形柱網較為經濟。參見教材P49。

　　3.預制裝配式鋼筋混凝土樓板

　　目前，被經常選用的鋼筋混凝土樓板有普通型和預應力型兩類。

　　(1)預制鋼筋混凝土板的類型。

　?、賹嵭钠桨濉?/p>

　?、诓坌伟?。

　?、劭招陌濉？招臉前寰哂凶灾匦　⒂昧仙?、強度高、經濟等優點，因而在建筑中被廣泛采用。

　　空心板的厚度尺寸視板的跨度而定，一般多為110～240mm，寬度為500～1200mm，跨度為2.4～7.2m，其中較為經濟的跨度為2.4～4.2m。

　　4.裝配整體式鋼筋混凝土樓板

　　(1)疊合樓板。疊合樓板是由預制板和現澆鋼筋混凝土層疊合而成的裝配整體式樓板。預制板既是樓板結構的組成部分，又是現澆鋼筋混凝土疊合層的永久性模板，現澆疊合層內應設置負彎矩鋼筋，并可在其中敷設水平設備管線。疊合樓板的預制部分，可以采用預應力實心薄板，也可采用鋼筋混凝土空心板。

　　【2017年試題】疊合樓板是由預制板和現澆鋼筋混凝土層疊合而成的裝配整體式樓板，現澆疊合層內設置的鋼筋主要是(　)。

　　A.構造鋼筋

　　B.正彎矩鋼筋

　　C.負彎矩鋼筋

　　D.下部受力鋼筋

　　『正確答案』C

　　『答案解析』本題考查的是樓板與地面。疊合樓板是由預制板和現澆鋼筋混凝土層疊合而成的裝配整體式樓板。預制板既是樓板結構的組成部分，又是現澆鋼筋混凝土疊合層的永久性模板，現澆疊合層內應設置負彎矩鋼筋，并可在其中敷設水于設備管線。參見教材P51。

　　【2018年試題】預制裝配式鋼筋混凝土樓板與現澆鋼筋混凝土樓板相比，其主要優點在于(　)。

　　A.工業化水平高

　　B.節約工期

　　C.整體性能好

　　D.勞動強度低

　　E.節約模板

　　『正確答案』ABE

　　『答案解析』本題考查的是樓板與地面。預制裝配式鋼筋混凝土樓板是在工廠或現場預制好的樓板，然后人工或機械吊裝到房屋上經坐漿灌縫而成。此做法可節省模板，改善勞動條件，提高效率，縮短工期，促進工業化水平。但預制樓板的整體性不好，靈活性也不如現澆板，更不宜在樓、板上穿洞。參見教材P51。

　　(2)密肋填充塊樓板。密肋填充塊樓板的密肋小梁有現澆和預制兩種?，F(xiàn)澆密肋填充塊樓板以陶土空心磚、礦渣混凝土空心塊等作為肋間填充塊，然后現澆密肋和面板。填充塊與肋和面板相接觸的部位帶有凹槽，用來與現澆肋或板咬接，使樓板的整體性更好。密肋填充塊樓板底面平整，隔聲效果好，能充分利用不同材料的性能，節約模板，且整體性好。

　　5.地面構造

　　地面主要由面層、墊層和基層三部分組成，當它們不能滿足使用或構造要求時，可考慮增設結合層、隔層、找平層、防水層等附加層。

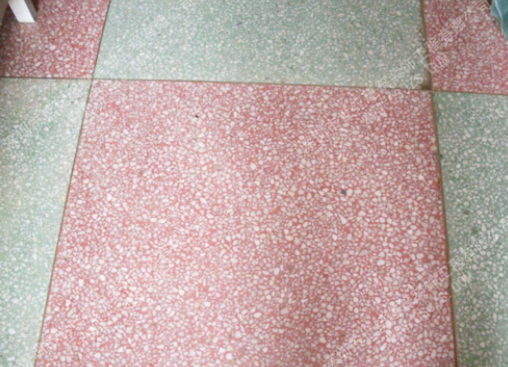

　　(1)面層

　　面層是地面上表面的鋪筑層，也是室內空間下部的裝修層。它起著保證室內使用條件和裝飾地面的作用。

　　(2)墊層

　　墊層是位于面層之下用來承受并傳遞荷載的部分，它起到承上啟下的作用。根據墊層材料的性能，可把墊層分為剛性墊層和柔性墊層。

　　(3)基層

　　基層是地面的最下層，它承受墊層傳來的荷載，因而要求它堅固、穩定。實鋪地面的基層為地表回填土，它應分層夯實，其壓縮變形量不得超過允許值。

　　6.地面節能構造

　　地面按是否是直接與土壤接觸分為兩類：一類是直接接觸土壤的地面，另一類是不直接與土壤接觸的地面。這種不直接與土壤接觸的地面，按情況又可分為接觸室外空氣的地板和不采暖地下室上部的地板兩種。

　　1)直接與土壤接觸地面的節能構造。

　　對于直接與土壤接觸的地面，由于建筑室內地面下部土壤溫度的變化情況與地面的位置有關，對建筑室內中部地面下的土壤層、溫度的變化范圍不太大。一般冬、春季的溫度有10℃左右，夏、秋季的溫度也只有20℃左右，且變化十分緩慢。因此，對一般性的民用建筑，房間中部的地面可以不作保溫隔熱處理。但是，靠近外墻四周邊緣部分的地面下部的土壤，溫度變化是相當大的。在嚴寒地區的冬季，靠近外墻周邊地區下土壤層的溫度很低。因此，對這部分地面必須進行保溫處理，否則大量的熱能會由這部分地面損失掉，同時使這部分地面出現冷凝現象。常見的保溫構造方法是在距離外墻周邊2m的范圍內設保溫層，如圖2.1.10。

　　圖2.1.10　外墻周邊地面的保溫構造

　　對特別寒冷的地區或保溫性能要求高的建筑，可對整個地面利用聚苯板對地面進行保溫處理。如圖2.1.11所示。

　　圖2.1.11　地面的保溫構造

　　2)與室外空氣接觸地板的節能構造。

　　對直接與室外空氣接觸的地板(如騎樓、過街樓的地板)以及不采暖地下室上部的地板等，應采取保溫隔熱措施，使這部分地板滿足建筑節能的要求。圖2.1.12是一種與室外空氣接觸的地板的節能構造做法。

　　圖2.1.12 與室外空氣接觸地板的節能構造

　　(四)陽臺與雨篷

　　1.陽臺

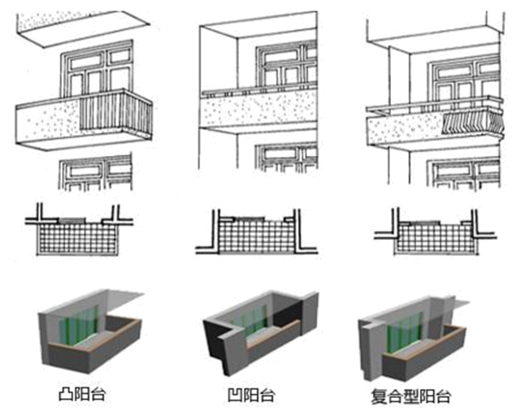

　　陽臺是樓房中人們與室外接觸的場所。陽臺主要由陽臺板和欄桿扶手組成。陽臺板是承重結構，欄桿扶手是圍護安全的構件。陽臺按其與外墻的相對位置分為挑陽臺、凹陽臺、半凹半挑陽臺、轉角陽臺。

　　(1)陽臺的承重構件

　　挑陽臺屬懸挑構件，凹陽臺的陽臺板常為簡支板。陽臺承重結構的支承方式有墻承式、懸挑式等。

　　1)墻承式。是將陽臺板直接擱置在墻上，其板型和跨度通常與房間樓板一致。這種支承方式結構簡單，施工方便，多用于凹陽臺。

　　2)懸挑式。是將陽臺板懸挑出外墻。為使結構合理、安全，陽臺懸挑長度不宜過大，而考慮陽臺的使用要求，懸挑長度又不宜過小，一般懸挑長度為1.0～1.5m，以1.2m左右最常見。懸挑式適用于挑陽臺或半凹半挑陽臺。按懸挑方式不同有挑梁式和挑板式兩種。

　?、偬袅菏?。是從橫墻上伸出挑梁，陽臺板擱置在挑梁上。挑梁壓入墻內的長度一般為懸挑長度的1.5倍左右，為防止挑梁端部外露而影響美觀，可增設邊梁。陽臺板的類型和跨度通常與房間樓板一致。挑梁式的陽臺懸挑長度可適當大些，而陽臺寬度應與橫墻間距(即房間開間)一致。挑梁式陽臺應用較廣泛。

　?、谔舭迨健Ｊ菍㈥柵_板懸挑，一般有兩種做法：一種是將陽臺板和墻梁現澆在一起，利用梁上部的墻體或樓板來平衡陽臺板，以防止陽臺傾覆。這種做法陽臺底部平整，外形輕巧，陽臺寬度不受房間開間限制，但梁受力復雜，陽臺懸挑長度受限，一般不宜超過1.2m。另一種是將房間樓板直接向外懸挑形成陽臺板。這種做法構造簡單，陽臺底部平整，外形輕巧，但板受力復雜，構件類型增多，由于陽臺地面與室內地面標高相同，不利于排水。

　　(2)陽臺細部構造

　　陽臺欄板或欄桿凈高，六層及六層以下不應低于1.05m;七層及七層以上不應低于1.10m。七層及七層以上住宅和寒冷、嚴寒地區住宅宜采用實體欄板。

　　2.雨篷

　　雨篷是設置在建筑物外墻出入口的上方用以擋雨并有一定裝飾作用的水平構件。雨篷的支承方式多為懸挑式，其懸挑長度一般為0.9～1.5m。

　　(五)樓梯

　　1.樓梯的組成

　　樓梯一般由樓梯段、平臺、欄桿扶手三部分組成。

　　整體樓梯(包括直形樓梯、弧形樓梯)水平投影面積包括休息平臺、平臺梁、斜梁和樓梯的連接梁，也可按照立方米計算工程量。欄桿與扶手算至裝飾裝修工程量，按設計圖示尺寸以扶手中心線以長度(包括彎頭長度)計算，以“米”為單位。

　　(1)樓梯段

　　樓梯段是聯系兩個不同標高平臺的傾斜構件。為了減輕疲勞，梯段的踏步步數一般不宜超過18級，且一般不宜少于3級，以防行走時踩空。

　　(2)樓梯平臺

　　按平臺所處位置和高度不同，有中間平臺和樓層平臺之分。兩樓層之間的平臺稱為中間平臺，用來供人們行走時調節體力和改變行進方向。而與樓層地面標高齊平的平臺稱為樓層平臺，除起著與中間平臺相同的作用外，還用來分配從樓梯到達各樓層的人流。樓梯梯段凈高不宜小于2.2米，樓梯平臺過道處的凈高不應小于2米。

　　(3)欄桿與扶手

　　欄桿是布置在樓梯梯段和平臺邊緣處有一定安全保障度的圍護構件。扶手一般附設于欄桿頂部，供作依扶用。扶手也可附設于墻上，稱為靠墻扶手。

　　2.樓梯的類型

　　按所在位置，樓梯可分為室外樓梯和室內樓梯兩種;按使用性質，樓梯可分為主要樓梯、輔助樓梯、疏散樓梯、消防樓梯等幾種;按所用材料，樓梯可分為木樓梯、鋼樓梯、鋼筋混凝土樓梯等幾種;按形式，樓梯可分為直跑式、雙跑式、雙分式、雙合式、三跑式、四跑式、曲尺式、螺旋式、圓弧形、橋式、交叉式等數種。

　　樓梯的形式視使用要求、在房屋中的位置、樓梯間的平面形狀而定。

　　3.鋼筋混凝土樓梯構造

　　鋼筋混凝土樓梯按施工方法不同，主要有現澆整體式和預制裝配式兩類。

　　(1)現澆鋼筋混凝土樓梯

　　現澆鋼筋混凝土樓梯是在施工現場支模綁扎鋼筋，并澆筑混凝土而形成的整體樓梯。

　　樓梯段與休息平臺整體澆筑，因而樓梯的整體剛性好，堅固耐久?，F(xiàn)澆鋼筋混凝土樓梯按樓梯段傳力的特點可以分為板式和梁式兩種。

　?、侔迨綐翘?。板式樓梯的梯段是一塊斜放的板，它通常由梯段板、平臺梁和平臺板組成。梯段板承受著梯段的全部荷載，然后通過平臺梁將荷載傳給墻體或柱子。必要時，也可取消梯段板一端或兩端的平臺梁，使平臺板與梯段板連為一體，形成折線形的板直接支承于墻或梁上。

　　在一些公共建筑和庭園建筑中，近年來出現了一種懸臂板式樓梯，梯段和平臺均無支承，完全靠上下樓梯段與平臺組成的空間板式結構與上下層樓板結構共同來受力，其特點為造型新穎，空間感好。

　　板式樓梯的梯段底面平整，外形簡潔，便于支撐施工。當梯段跨度不大時，常采用它。當梯段跨度較大時，梯段板厚度增加，自重較大，不經濟。

　?、诹菏綐翘荨Ａ菏綐翘荻问怯尚绷汉吞げ桨褰M成。當樓梯踏步受到荷載作用時，踏步為一水平受力構造，踏步板把荷載傳遞左右斜梁，斜梁把荷載傳遞給與之相連的上下休息平臺梁，最后，平臺梁將荷載傳給墻體或柱子。

　　梯梁通常設兩道，分別布置在踏步板的兩端。梯梁與踏步板在豎向的相對位置有兩種。一種為明步，即梯梁在踏步板之下，踏步外露;另一種為暗步，即梯梁在踏步板之上，形成反梁，踏步包在里面。梯梁也可以只設一道，通常有兩種形式。一種是踏步板的一端設梯梁，另一端擱置在墻上;另一種是用單梁懸挑踏步板。當荷載或梯段跨度較大時，采用梁式樓梯比較經濟。

　　【2016年試題】現澆鋼筋混凝土樓梯按樓梯段傳力特點劃分有(　)。

　　A.墻承式樓梯

　　B.梁式樓梯

　　C.懸挑式樓梯

　　D.板式樓梯

　　E.梁板式樓梯

　　『正確答案』BD

　　『答案解析』本題考查的是樓梯?，F(xiàn)澆鋼筋混凝土樓梯按樓梯段傳力的特點可以分為板式和梁式兩種。參見教材P55。

　　【2013年試題】預制裝配式鋼筋混凝土樓梯踏步的支承方式有(　)。

　　A.梁承式

　　B.板承式

　　C.墻承式

　　D.板肋式

　　E.懸挑式

　　『正確答案』ACE

　　『答案解析』本題考查的是樓梯。按照踏步的支撐方式分為懸挑式、墻承式、梁承式。參見教材P56。

　　【2018年試題】建筑物梯段跨度較大時，為了經濟合理，通常不宜采用(　)。

　　A.預制裝配墻承式樓梯

　　B.預制裝配梁承式樓梯

　　C.現澆鋼筋混凝土梁式樓梯

　　D.現澆鋼筋混凝土板式樓梯

　　『正確答案』D

　　『答案解析』本題考查的是民用建筑構造。板式樓梯的梯段底面平整，外形簡潔，便于支撐施工。當梯段跨度不大時采用。參見教材P55。

　　(2)預制裝配式鋼筋混凝土樓梯

　　裝配式鋼筋混凝土樓梯根據構件尺度的差別，大致可分為：小型構件裝配式、中型構件裝配式和大型構件裝配式。

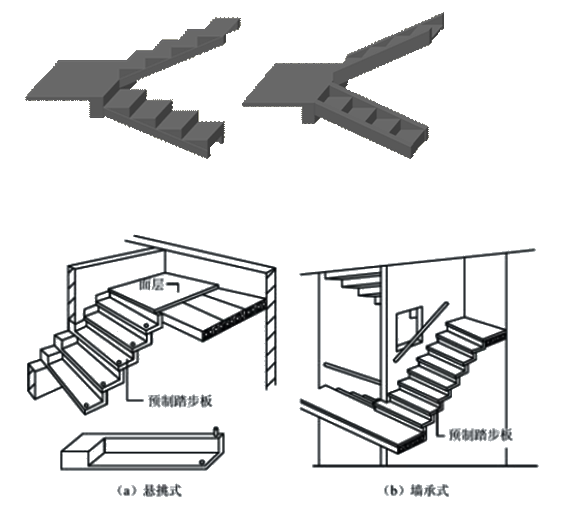

　　小型構件裝配式樓梯是將梯段、平臺分割成若干部分，分別預制成小構件裝配而成。按照預制踏步的支承方式分為懸挑式、墻承式、梁承式三種。

　　中型構件裝配式樓梯一般是由樓梯段和帶有平臺梁的休息平臺板兩大構件組合而成，樓梯段直接與樓梯休息平臺梁連接，樓梯的欄桿與扶手在樓梯結構安裝后再進行安裝。

　　大型構件裝配式樓梯，是將樓梯段與休息平臺一起組成一個構件，每層由第一跑及中間休息平臺和第二跑及樓層休息平臺板兩大構件組合而成。

　　4.樓梯的細部構造

　　(1)踏步面層及防滑構造

　　(2)欄桿、欄板和扶手

　　5.臺階與坡道

　　因建筑物構造及使用功能的需要，建筑物的室內外地坪有一定的高差，在建筑物的入口處，可以選擇臺階或坡道來銜接。

　　(1)室外臺階

　　室外臺階一般包括踏步和平臺兩部分。臺階的坡度應比樓梯小，通常踏步高度為100～150mm，寬度為300～400mm。臺階一般由面層、墊層及基層組成。面層可選用水泥砂漿、水磨石、天然石材或人造石材等塊材;墊層材料可選用混凝土、石材或磚砌體;基層為夯實的土壤或灰土。在嚴寒地區，為了防止凍害，在基層與混凝土墊層之間應設砂墊層。

　　(2)坡道

　　考慮車輛通行或有特殊要求的建筑物室外臺階處，應設置坡道或用坡道與臺階組合。與臺階一樣，坡道也應采用耐久、耐磨和抗凍性好的材料。坡道對防滑要求較高或坡度較大時可設置防滑條或做成鋸齒形。散水、坡道、室外地坪，按設計圖示尺寸以面積計算。

　　(六)門與窗

　　門和窗是建筑物中的圍護構件。

　　1.門、窗的構造組成

　　6)復合門窗。復合門窗一般由鋁合金、型鋼與木材、塑料、保溫材料等復合而成的門窗。復合門窗具有美觀、耐用、隔熱、保溫、隔音效果好等一系列優點，帶起造價較高。

　　3.門與窗的尺度

　　(1)門的尺度

　　房間中門的最小寬度，是由人體尺寸、通過人流數及家具設備的大小決定的。門的最小寬度一般為700mm，常用于住宅中的廁所、浴室。住宅中臥室、廚房、陽臺的門應考慮一人攜帶物品通行，臥室常取900mm，廚房可取800mm。住宅入戶門考慮家具尺寸增大的趨勢，常取1000mm。普通教室、辦公室等的門應考慮一人正在通行，另一人側身通行，常采用1000mm。

　　當房間面積較大，使用人數較多時，單扇門寬度小，不能滿足通行要求，為了開啟方便和少占使用面積，當門寬大于1000mm時，應根據使用要求采用雙扇門、四扇門或者增加門的數量。雙扇門的寬度可為1200～1800mm，四扇門的寬度可為2400～3600mm。

　　(2)窗的尺度

　　窗的尺度主要取決于房間的采光、通風、構造做法和建筑造型等要求，并要符合現行《建筑模數協調統一標準》GBJ2的規定。一般平開木窗的窗扇高度為800～1200mm，寬度不宜大于500mm;上下懸窗的窗扇高度為300～600mm，中懸窗窗扇高度不宜大于1200mm，寬度不宜大于1000mm;推拉窗高寬均不宜大于1500mm。各類窗的高度與寬度尺寸通常采用擴大模數3M數列作為洞口的標志尺寸，需要時只要按所需類型及尺度大小直接選用。

　　4.門窗節能

　　門窗是建筑節能的薄弱環節，通過門窗損失的能量由門窗構件的傳熱耗熱量和通過門窗縫隙的空氣滲透耗熱量兩部分組成。對北方采暖居住建筑的能耗調查發現，有一半以上的采暖能耗是通過門窗損失出去的。因此，門窗是建筑節能的重要部位，提高建筑門窗的節能效率應從改善門窗的保溫隔熱性能和加強門窗的氣密性兩個方面進行。

　　(1)窗戶節能

　　1)控制窗戶的面積。窗墻比是節能設計的一個控制指標，它是指窗口面積與房間立面單元面積(即房間層高與開間定位線圍成的面積)的比值?！秶篮⒑涞貐^(qū)居住建筑節能設計標準》(JGJ26)、《夏熱冬冷地區居住建筑節能設計標準》(JGJ134)、《夏熱冬暖地區居住建筑節能設計標準》(JGJ75)對不同的民用建筑的窗墻比限值有明確規定。見表2.1.2。

　　表2.1.2　不同熱工分布區不同朝向的窗墻比限值

　　2)提高窗的氣密性。窗的密封措施是保證窗的氣密性、水密性以及隔聲、隔熱性能達到一定水平的關鍵。在工程實踐中，窗的空氣滲透主要是由窗框與墻洞、窗框與窗扇、玻璃與窗扇這三個部位的縫隙產生的，提高這三個部位的密封性能是改善窗戶的氣密性能、減少冷風滲透的主要措施。

　　《建筑外門窗氣密、水密、抗風壓性能分級及檢測方法》(GB/T7106-2008)標準中將窗的氣密性能分為八級。建筑節能標準要求選用密封性良好的窗戶(包括陽臺門)，居住建筑七層以下氣密性能不應低于3級，七層及以上氣密性能不應低于4級。公共建筑氣密性能不應低于4級。

　　3)減少窗戶傳熱。在我國《建筑外窗保溫性能分級及檢測方法》(GB 8484-2008)中，根據外窗的傳熱系數，將窗戶的保溫性能分為10級，我國現行的建筑節能標準對各種情況下外窗傳熱系數的限制都有詳細的規定，在建筑設計中，應選擇滿足節能設計標準要求的建筑外窗。

　　減少窗戶的傳熱能耗應從減少窗框、窗扇型材的傳熱耗能和減少窗玻璃的傳熱耗能兩個方面考慮。

　　①減少窗框、窗扇型材的傳熱耗能。目前，減少窗框、窗扇型材部分的傳熱耗能主要通過下列三個途徑實現：

　　一是選擇導熱系數小的框料型材。在目前采用的框料型材中，相對于銅、鋁、鋼、木材等，PVC塑料型材的導熱系數最小。在解決了框料型材變形和氣密性問題的情況下，使用PVC框料型材對建筑節能是最有力的。

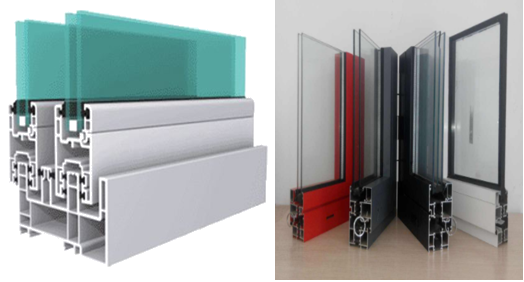

　　二是采用導熱系數小的材料截斷金屬框料型材的熱橋形成斷橋式窗戶。常見的做法是用木材或塑料來阻斷金屬礦料的傳熱通道，形成鋼木型復合框料或鋼塑型復合框料。如圖2.1.13所示。

　　三是利用框料內的空氣腔室或利用空氣層截斷金屬礦料型材的熱橋。常見雙樘窗框串聯鋼窗，利用兩樘鋼窗之間的空氣層來阻斷窗框間的熱橋是此種做法的常見形式。

　?、跍p少玻璃的傳熱耗能。普通平板玻璃的導熱系數很大，單層3～5mm厚的平板玻璃幾乎沒有保溫隔熱使用。利用熱反射玻璃、Low-E玻璃、中空玻璃、真空玻璃等可大大降低窗戶的傳熱系數，節能效果明顯。

　?、鄄捎酶魺岜卮昂?。

　　(2)門的節能

　　門的保溫隔熱性能與門框、門扇的材料和構造類型有關。

　　1)入戶門。根據我國建筑節能設計標準，不同氣候地區應選擇不同保溫性能的戶門。例如，鄭州、徐州地區應選擇傳熱系數不大于2.7W/(m2·K)的入戶門，北京地區應選擇傳熱系數不大于2.0W/(m2·K)的入戶門。

　　單層金屬實體門的傳熱系數為6.5W/(m2·K)，不能滿足節能建筑入戶門的設計要求。對普通的金屬板入戶門采取15mm厚玻璃棉板或18mm厚巖棉板的保溫構造處理后，傳熱系數能控制在不大于2.0W/(m2·K)的范圍內。

　　2)陽臺門。目前陽臺門有兩種類型：一是落地玻璃陽臺門，這種門的節能設計可將其看作外窗來處理;第二種是由門芯板及玻璃組合形成的陽臺門。這種門的玻璃部分按外窗處理，陽臺門下部的門芯板應采取保溫隔熱措施，例如可用聚苯夾芯板型材代替單層鋼質門芯板等。

　　(3)建筑遮陽

　　窗戶遮陽板根據其外形可分為水平式遮陽、垂直式遮陽、綜合式遮陽和擋板式遮陽四種基本形式。如圖2.1.14所示。每個窗口應采取哪種形式遮陽，應根據建筑物窗口的朝向、合理選擇。

　　圖2.1.14　遮陽板的基本形式

　　水平遮陽板適合于南向及南向附近的窗口;垂直遮陽主要適用于東北、北和西北附近的窗口;綜合遮陽能夠遮擋從窗口正上方和兩側斜射之陽光，主要用于南、東南及西南附近的窗口;擋板式遮陽主要適用于東、西向以及附近朝向的窗口，使用時應慎重。

　　(七)屋頂

　　屋頂(從下到上)主要由結構層、找坡層、隔熱層(保溫層)、找平層、結合層、防水層、保護層等部分組成。

　　1.屋頂?shù)念愋?/p>

　　歸納起來大致可分為三大類：平屋頂、坡屋頂和曲面屋頂。

　　(1)平屋頂

　　平屋頂是指屋面坡度在10%以下的屋頂，最常用的排水坡度為2%～3%。這種屋頂具有屋面面積小、構造簡便的特點，但需要專門設置屋面防水層。這種屋頂是多層房屋常采用的一種形式。

　　(2)坡屋頂

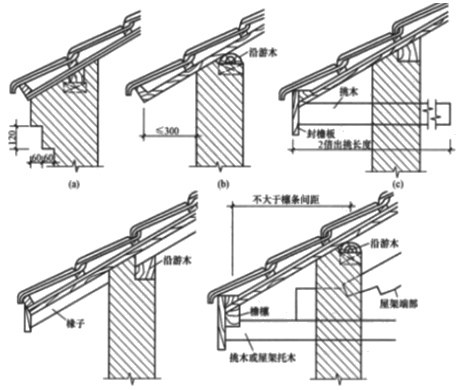

　　坡屋頂是指屋面坡度在10%以上的屋頂。包括單坡、雙坡、四坡、歇山式、折板式等多種形式。這種屋頂?shù)奈菝嫫露却?，屋面排水速度快。其屋頂防水可以采用構件自防?如平瓦、石棉瓦等)的防水形式。

　　(3)曲面屋頂

　　屋頂為曲面，如球形、懸索形、鞍形等。這種屋頂施工工藝較復雜，但外部形狀獨特。

　　2.平屋頂?shù)臉嬙?/p>

　　(1)平屋頂排水

　　1)平屋頂起坡方式。要使屋面排水通暢，平屋頂應設置不小于1%的屋面坡度。形成這種坡度的方法有兩種：第一是材料找坡，也稱墊坡。這種找坡法是把屋頂板平置，屋面坡度由鋪設在屋面板上的厚度有變化的找坡層形成。設有保溫層時，利用屋面保溫層找坡;沒有保溫層時，利用屋面找平層找坡。找坡層的厚度最薄處不小于20mm，平屋頂材料找坡的坡度宜為2%。第二種方法是結構起坡，也稱擱置起坡。把頂層墻體或圈梁、大梁等結構構件上表面做成一定坡度，屋面板依勢鋪設形成坡度，平屋頂結構找坡的坡度宜為3%。

　　2)平屋頂排水方式。可分為有組織排水和無組織排水兩種方式。有組織排水時，宜采用雨水收集系統。

　　高層建筑屋面宜采用內排水;多層建筑屋面宜采用有組織外排水;低層建筑及檐高小于10m的屋面，可采用無組織排水。多跨及匯水面積較大的屋面宜采用天溝排水，天溝找坡較長時，宜采用中間內排水和兩端外排水。

　　【2018年試題】關于平屋頂排水方式的說法，正確的有(　)。

　　A.高層建筑屋面采用外排水

　　B.多層建筑屋面采用有組織排水

　　C.低層建筑屋面采用無組織排水

　　D.匯水面積較大屋面采用天溝排水

　　E.多跨屋面采用天溝排水

　　『正確答案』BCDE

　　『答案解析』本題考查的是平屋頂?shù)臉嬙?。高層建筑屋面宜采用?nèi)排水;多層建筑屋面宜采用有組織外排水;低層建筑及檐高小于10m的屋面，可采用無組織排水。多跨及匯水面積較大的屋面宜采用天溝排水，天溝找坡較長時，宜采用中間內排水和兩端外排水。參見教材P62。

　　3)屋面落水管的布置。屋面落水管的布置量與屋面集水面積大小、每小時最大降雨量、排水管管徑等因素有關。它們之間的關系可用下式表示：

　　F=438D2/H (2.1.1)

　　式中

　　F——單根落水管允許集水面積(水平投影面積，m2);

　　D——落水管管徑(cm，采用方管時面積可換算);

　　H——每小時最大降雨量(mm/h，由當?shù)貧庀蟛块T提供)

　　【例2.1.1】某地H=145mm/h，落水管徑D=10cm，每個落水管允許集水面積為：

　　F=(438×102)/145=302.07(m2)

　　若某建筑的屋頂集水面積(屋頂?shù)乃酵队懊娣e)為1000m2，則至少要設置4根落水管。在工程實踐中，落水管間的距離(天溝內流水距離)以10～15m為宜。當計算間距大于適用距離時，應按適用距離設置落水管;當計算間距小于適用間距時，按計算間距設置落水管。

　　【2011年試題】某建筑物的屋頂集水面積為1800平方米，當?shù)貧庀笥涗浢啃r最大降雨量160mm，擬采用落水管直徑為120mm，該建筑物需設置落水管的數量至少為(　)。

　　A.4根

　　B.5根

　　C.8根

　　D.10根

　　『正確答案』B

　　『答案解析』本題考查的是屋頂。根據F=438×122/160=394.2m2，落水管的數量=1800/394.2=4.57根，取整為5根。參見教材P63。

　　(2)平屋頂柔性防水及構造。

　　表2.1.3　屋面防水等級和設防要求

　　1)找平層。

　　表2.1.4　找平層厚度及技術要求

　　【2016年試題】平屋頂裝配式混凝土板上的細石混凝土找平層厚度一般是(　)。

　　A.15～20mm

　　B.20～25mm

　　C.25～30mm

　　D.30～35mm

　　『正確答案』D

　　『答案解析』本題考查的是屋頂。細石混凝土找平層厚度：30～35mm。參見教材P63。

　　保溫層上的找平層應留設分隔縫，縫寬宜為5～20mm，縱橫縫的間距不宜大于6m?；鶎愚D(zhuǎn)角處應抹成圓弧形，其半徑不小于50mm。找平層表面平整度的允許偏差為5mm。分格縫處應鋪設帶胎體增強材料的空鋪附加層，其寬度為200～300mm。

　　2)結合層

　　3)卷材防水屋面

　　表2.1.5　每道卷材防水層最小厚度

　　為了防止屋面防水層出現龜裂現象，一是阻斷來自室內的水蒸氣，構造上常采取在屋面結構層上的找平層表面做隔汽層，阻斷水蒸氣向上滲透;二是在屋面防水層下保溫層內設排汽通道，并使通道開口露出屋面防水層，使防水層下水蒸氣能直接從透氣孔排出。

　　4)涂膜防水屋面

　　按防水層和隔熱層的上下設置關系可分為正置式屋面和倒置式屋面。

　　正置式屋面(傳統屋面構造做法)，其構造一般為隔熱保溫層在防水層的下面。

　　倒置式做法即把傳統屋面中防水層和隔熱層的層次顛倒一下，防水層在下面，保溫隔熱層在上面。

　　與傳統施工法相比該工法能使防水層無熱脹冷縮現象，延長了防水層的使用壽命;同時保溫層對防水層提供一層物理性保護，防止其受到外力破壞。

　　表2.1.6　每道涂膜防水層最小厚度規定

　　5)復合防水屋面

　　由彼此相容的卷材和涂料組合而成的防水層叫復合防水層。

　　6)保護層

　　保護層是防水層上表面的構造層。它可以防止太陽光的輻射而致防水層過早老化。

　　采用塊體材料做保護層時，宜設分隔縫，其縱橫間距不宜大于10m，分隔縫寬度宜為20mm，并用密封材料嵌填。

　　7)平屋頂防水細部構造。屋面細部構造應包括檐口、檐溝和天溝、女兒墻和山墻、水落口、變形縫等，防水屋面必須特別注意各個節點的構造處理。

　?、匍芸?/p>

　　卷材防水屋面檐口800mm范圍內的應滿粘。

　?、陂軠虾吞鞙稀＞聿幕蛲磕し浪菝骈軠虾吞鞙系姆浪畬酉聭鲈O附加層，附加層伸入屋面的寬度不應小于250mm。檐溝防水層和附加層應由溝底翻上至外側頂部，卷材收頭應用金屬壓條釘壓，并應用密封材料封嚴，涂膜收頭應用防水涂料多遍涂刷。槽溝外側下端也應做鷹嘴和滴水槽。檐溝外側高于屋面結構板時，應設置溢水口。卷材或涂膜防水屋面檐溝和天溝的防水構造如圖2.1.19所示。

　?、叟畠簤ΑＥ畠簤喉斂刹捎没炷粱蚪饘僦破?。壓頂向內排水坡度不應小于5%，壓頂內側下端應作滴水處理。女兒墻泛水處的防水層下應增設附加層，附加層在平面和立面的寬度均不應小于250mm。低女兒墻泛水處的防水層可直接鋪貼或涂刷至壓頂下，卷材收頭應用金屬壓條釘壓固定，并應用密封材料封嚴;涂膜收頭應用防水涂料多遍涂刷，如圖2.1.20所示。高女兒墻泛水處的防水層泛水高度不應小于250mm，泛水上部的墻體應做防水處理，如圖2.1.21所示。

　　女兒墻泛水處的防水層并入防水層工程量中，搭接、附加層的工程量不計入。

　　(3)平屋頂?shù)谋?、隔?/p>

　　把保溫層分為板狀材料、纖維材料、整體材料三種類型，隔熱層分為種植、架空、蓄水三種形式。保溫材料使用時的含水率，應相當于該材料在當?shù)刈匀伙L干狀態下的平衡含水率。

　　1)平屋頂?shù)墓?jié)能措施

　　①屋頂?shù)谋?、隔熱要求應符合《屋頂工程技術規范》(GB 50345)的規定。

　?、谄轿蓓敱貙拥臉嬙旆绞接姓檬胶偷怪檬絻煞N，在可能條件下平屋頂應優先選用倒置式保溫。倒置式屋頂是將傳統屋頂構造中保溫隔熱層與防水層的位置“顛倒”，將保溫隔熱層設置在防水層之上。倒置式屋頂可以減輕太陽輻射和室外高溫對屋頂防水層不利影響，提高防水層的使用年限。

　?、燮轿蓓斁稍谖蓓斣O置架空通風隔熱層或布置屋頂綠化，以提高屋頂?shù)耐L和隔熱效果。

　?、茉谑覂?nèi)空氣濕度常年大于80%的地區，吸濕性保溫材料不宜用于封閉式保溫層，當需要采用時，應選用氣密性、水密性好的防水卷材或防水涂料做隔汽層。

　　2)平屋頂?shù)谋夭牧?/p>

　　平屋頂?shù)怪檬奖夭牧峡刹捎茫簲D塑聚苯板、泡沫玻璃保溫板等。

　　平屋頂正置式保溫材料可采用：膨脹聚苯板、擠塑聚苯板、硬泡聚氨酯、石膏玻璃棉板、水泥聚苯板、加氣混凝土等。

　　3)平屋頂?shù)膸追N節能構造做法

　?、俑咝П夭牧瞎?jié)能屋頂構造

　　這種屋頂保溫層選用高效輕質的保溫材料，保溫層為實鋪。

　?、诩芸招捅毓?jié)能屋頂構造

　　在屋頂內增加空氣層有利于提高保溫效果，同時也有利于改善屋頂夏季的隔熱。架空層的常見做法是砌2～3塊實心黏土磚的磚墩，上鋪鋼筋混凝土板，架空層內鋪輕質保溫材料。具體構造見圖2.1.23。

　　架空隔熱層宜在屋頂有良好通風的建筑物上采用，不宜在寒冷地區采用。當采用混凝土板架空隔熱層時，屋面坡度不宜大于5%。架空隔熱制品及其支座的質量應符合國家現行有關材料標準規。架空隔熱層的高度宜為180mm～300mm，架空板與女兒墻的距離不應小于250mm。當屋面寬度大于10m時，架空隔熱層中部應設置通風屋脊。架空隔熱層的進風口宜設置在當?shù)匮谉峒竟?jié)最大頻率風向的正壓區，出風口宜設置在負壓區。

　　3.坡屋頂?shù)臉嬙?/p>

　　(1)坡屋頂?shù)某兄亟Y(jié)構

　　1)磚墻承重。磚墻承重又叫硬山擱檁，是將房屋的內外橫墻砌成尖頂狀，在上面直接擱置檁條來支承屋面的荷載。在山墻承檁的結構體系中，山墻的間距即為檁條的跨度，因而房屋橫墻的間距盡量一致，使檁條的跨度保持在比較經濟的尺度以內。磚墻承重結構體系適用于開間較小的房屋。

　　2)屋架承重。屋頂上擱置屋架，用來擱置檁條以支承屋面荷載。屋架的形式較多，有三角形、梯形、矩形、多邊形等。如圖2.1.27(b)所示。

　　當坡屋面房屋內部需要較大空間時，可把部分橫向山墻取消，用屋架作為橫向承重構件。坡屋面的屋架多為三角形。

　　3)梁架結構。民間傳統建筑多采用由木柱、木梁、木坊構成的這種結構，又稱為穿斗結構。

　　【2015年試題】坡屋頂?shù)某兄匚菁?，常見的形式?　)。

　　A.三角形

　　B.梯形

　　C.矩形

　　D.多邊形

　　E.弧形

　　『正確答案』ABCD

　　『答案解析』本題考查的是屋頂。屋架承重屋頂擱置屋架，用來擱置檁條以支承屋面荷載。通常屋架擱置在房屋的縱向外墻或柱上，使房屋有一個較大的使用空間。屋架的形式較多，有三角形、梯形、矩形、多邊形等。參見教材P70。

　　4)鋼筋混凝土梁板承重。鋼筋混凝土承重結構層按施工方法有兩種：一種是現澆鋼筋混凝土梁和屋面板，另一種是預制鋼筋混凝土屋面板直接擱置在山墻上或屋架上。對于空間跨度不大的民用建筑，鋼筋混凝土折板結構是目前坡屋頂建筑使用較為普遍的一種結構形式。這種結構形式無須采用屋架、檁條等結構構件，而且整個結構層整體現澆，提高了坡屋頂建筑的防水、防滲性能;在這種結構形式中，屋面瓦可直接用水泥砂漿粘貼于結構層上。

　　【2014年試題】坡屋頂?shù)匿摻罨炷琳郯褰Y(jié)構一般是(　)。

　　A.由屋架支承的

　　B.由檁條支承的

　　C.整體現澆的

　　D.由托架支承的

　　『正確答案』C

　　『答案解析』本題考查的是屋頂。鋼筋混凝土折板結構是目前坡屋頂建筑使用較為普遍的一種結構形式，這種結構形式無須采用屋架等結構構件，而且整個結構層整體現澆，提高了坡屋頂建筑的防水、防滲性能。參見教材P70。

　　【2016年試題】坡屋頂承重結構劃分有(　)。

　　A.硬山擱檁

　　B.屋架承重

　　C.鋼架結構

　　D.梁架結構

　　E.鋼筋混凝土梁板承重

　　『正確答案』ABDE

　　『答案解析』本題考查的是屋頂。坡屋頂?shù)某兄亟Y(jié)構包括：磚墻承重、屋架承重、梁架結構、鋼筋混凝土梁板承重。參見教材P70。

　　(2)坡屋頂屋面

　　1)平瓦屋面

　　表2.1.8　防水墊層的最小厚度和搭接寬度

　?、儆写獥l、有屋面板平瓦屋面

　　②屋面板平瓦屋面

　?、劾鋽偼呶菝?/p>

　　是一種構造簡單的瓦屋面，在檁條上釘上斷面35mm×60mm，中距500mm的椽條，在椽條上釘掛瓦條(注意掛瓦條間距符合瓦的標志長度)，在掛瓦條上直接鋪瓦。由于構造簡單，它只用于簡易或臨時建筑。

　　2)波形瓦屋面

　　3)小青瓦屋面

　　(3)坡屋面的細部構造

　　1)檐口

　　坡屋面的檐口式樣主要有兩種：一是挑出檐口，挑出部分的坡度與屋面坡度一致;另一種是女兒墻檐口，要做好女兒墻內側的防水，以防滲漏。

　?、俅u挑檐。一般不超過墻體厚度的1/2，且不大于240mm。每層磚挑長為60mm，磚可平挑出，也可把磚斜放，用磚角挑出，挑檐磚上方瓦伸出50mm。

　?、诖咎糸堋．斘菝嬗写緯r，可以用椽木出挑，以支承挑出部分的屋面。挑出部分的椽條，外側可釘封檐板，底部可釘木條并油漆。

　　③屋架端部附木挑檐或挑檐木挑檐。如需要較大挑長的挑檐，可以沿屋架下弦伸出附木，支承挑出的檐口木，并在附木外側面釘封檐板，在附木底部做檐口吊頂。對于不設屋架的房屋，可以在其橫向承重墻內壓砌挑檐木并外挑，用挑檐木支承挑出的檐口。

　　④鋼筋混凝土挑天溝。當房屋屋面集水面積大、檐口高度高、降雨量大時，坡屋面的檐口可設鋼筋混凝土天溝，并采用有組織排水。

圖片130

　　【2017年試題】坡屋面的槽口型式主要有兩種，其一是挑出檐口，其二是女兒墻檐口，以下說法正確的有(　)。

　　A.磚挑檐的磚可平挑出，也可把磚斜放，挑檐磚上方瓦伸出80mm

　　B.磚挑檐一般不超過墻體厚度的1/2，且不大于240mm

　　C.當屋面有椽木時，可以用椽木出挑，支撐挑出部分屋面

　　D.當屋面積水面積大，降雨量大時，檐口可設鋼筋混凝土天溝

　　E.對于不設置屋架的房屋，可以在其縱向承重墻內壓砌挑檐木并外挑

　　『正確答案』BCD

　　『答案解析』本題考查的是屋頂。選項A錯誤，磚挑檐一般不超過墻體厚度的1/2，且不大于240mm。每層磚挑長為60mm，磚可平挑出，也可把磚斜放，用磚角挑出，挑檐磚上方瓦伸出50mm;選項B正確，磚挑檐一般不超過墻體厚度的1/2，且不大于240mm;選項C正確，當屋面有椽木時，可以用椽木出挑，以支承挑出部分的屋面，選項D正確，當房屋屋面集水面積大、檐口高度高、降雨量大時，坡屋面的檐口可設鋼筋混凝土天溝，并采用有組織排水;選項E錯誤，對于不設屋架的房屋，可以在其橫向承重墻內壓砌挑檐木并外挑，用挑檐木支承挑出的檐口。參見教材P72。

　　2)山墻

　　雙坡屋面的山墻有硬山和懸山兩種。硬山是指山墻與屋面等高或高于屋面成女兒墻。懸山是把屋面挑出山墻之外。

　　3)斜天溝

　　4)煙囪泛水構造

　　煙囪四周應做泛水，以防雨水的滲漏。一種做法是鍍鋅鐵皮泛水，將鍍鋅鐵皮固定在煙囪四周的預埋件上，向下披水。在靠近屋脊的一側，鐵皮伸入瓦下，在靠近檐口的一側，鐵皮蓋在瓦面上。另一種做法是用水泥砂漿或水泥石灰麻刀砂漿做抹灰泛水。

　　5)檐溝和落水管

　　(4)坡屋頂?shù)奶炫锛氨?、隔熱與通風

　　1)天棚

　　天棚可以沿屋架下弦表面做成平天棚，也可沿屋面坡向做成斜天棚。吊天棚的面層材料較多，常見的有抹灰天棚(板條抹灰、蘆席抹灰等)、板材天棚(纖維板天棚、膠合板天棚、石膏板天棚等)。

　　2)坡屋面的保溫。坡屋頂應該設置保溫隔熱層，當結構層為鋼筋混凝土板時，保溫層宜設在結構層上部。當結構層為輕鋼結構時，保溫層可設置在上側或下側。坡屋頂保溫層和細石混凝土現澆層均應采取屋頂防滑措施。

　　坡屋頂常采用的保溫材料有：擠塑聚苯板、泡沫玻璃、膨脹聚苯板、微孔硅酸鈣板硬泡聚氨酯、憎水性珍珠巖板等。當保溫層在結構層底部時，保溫材料科采用泡沫玻璃、微孔硅酸鈣板等，此時應注意，保溫板應固定牢固，板底應采用薄抹灰。

　　(八)裝飾構造

　　1.裝飾構造的類別

　　按裝飾的位置不同分為墻面裝飾構造、樓地面裝飾構造、天棚裝飾構造。

　　2.墻體飾面裝修構造

　　(1)抹灰類

　　(2)貼面類

　　(3)涂料類

　　(4)裱糊類

　　(5)鋪釘類

　　3.樓地面裝飾構造

　　地面的材料和做法應根據房間的使用要求和裝修要求并結合經濟條件加以選用。地面按材料形式和施工方式可分為四大類，即整體澆注樓地面、塊料樓地面、卷材樓地面和涂料樓地面。

　　(1)整體澆注樓地面

　　整體澆注地面是指用現場澆注的方法做成整片的地面。按地面材料不同有水泥砂漿地面、水磨石地面、菱苦土地面等。

　　1)水泥砂漿樓地面。水泥砂漿樓地面通常是用水泥砂漿在地面基層或墊層上抹壓而成，水泥砂漿樓地面是使用最廣泛的低檔地面面層類型。具有構造簡單、施工方便、造價低、耐水、整體性能好等優點，但地面易起灰，無彈性，熱傳導性高，且裝飾效果較差。水泥砂漿的強度等級不應低于M15，水泥砂漿的體積比(強度等級)應符合設計要求，且體積比應為1：2，厚度不應小于20mm。

　　2)水磨石樓地面的常見做法是先用15～20mm厚1：3水泥砂漿找平，刷一道素水泥漿，再用10～15mm厚1：1.5或1：2的水泥石屑漿抹面，待水泥凝結到一定硬度后，用磨光機打磨，再由草酸清洗，打蠟保護。

　　【2012年試題】堅硬耐磨、裝飾效果好、造價偏高，一般適于用水房間和有腐蝕房間樓地面的裝飾構造為(　)。

　　A.水泥砂漿地面

　　B.水磨石地面

　　C.陶瓷板塊地面

　　D.人造石板地面

　　『正確答案』C

　　『答案解析』本題考查的是民用建筑構造。陶瓷板塊地面一般適用于用水的房間和有腐蝕的房間。參見教材P75。

　　為保護墻面，防止外界碰撞損壞墻面，或擦洗地面時弄臟墻面，通常在墻面靠近地面處設踢腳線(又稱踢腳板)。踢腳線的材料一般與地面相同，故可看作是地面的一部分，即地面在墻面上的延伸部分。踢腳線通常凸出墻面，也可與墻面平齊或凹進墻面，其高度一般為120～150mm。

　　4.天棚裝飾構造

　　(1)直接式天棚

　　(2)懸吊式天棚

　　三、工業建筑構造

　　(一)單層廠房的結構組成

　　單層廠房的骨架結構由支承各種豎向和水平荷載作用的構件組成，廠房依靠各種結構構件合理的連接為一體，組成一個完整的結構空間以保證廠房的堅固、耐久。

　　1.承重結構

　　(1)橫向排架：由基礎、柱、屋架組成，主要是承受廠房的各種豎向荷載。

　　(2)縱向連系構件：由吊車梁、連系梁、基礎梁等組成，與橫向排架構成骨架，保證廠房的整體性和穩定性。

　　(3)支撐系統構件：支撐系統包括柱間支撐和屋蓋支撐兩大部分。支撐構件設置在屋架之間的稱為屋架支撐，設置在縱向柱列之間的稱為柱間支撐。支撐構件主要傳遞水平荷載，起保證廠房空間剛度和穩定性的作用。

　　2.圍護結構

　　單層廠房的圍護結構包括外墻、屋頂、地面、門窗、天窗、地溝、散水、坡道、消防梯、吊車梯等。

　　(二)單層廠房承重結構構造

　　1.屋蓋結構

　　(1)屋蓋結構類型。屋蓋結構根據構造不同可以分為兩類：有檁體系屋蓋或無檁體系屋蓋。

　　(2)屋蓋的承重構件

　　鋼筋混凝土屋架或屋面梁是屋蓋結構的主要承重構件，直接承受屋面荷載。按制作材料分為鋼筋混凝土屋架或屋面梁、鋼屋架、木屋架和鋼木屋架。

　　折線形屋架引用了拱形屋架的合理外形，改善了屋面坡度，是目前較常采用的一種屋架形式，見圖2.1.31。

　　2.柱

　　廠房中的柱由柱身(包括上柱和下柱)、牛腿及往上預埋鐵件組成，柱是廠房中的主要承重構件之一，在柱頂上支承屋架，在牛腿上支承吊車梁。柱子的類型很多，按材料分為磚柱、鋼筋混凝土柱、鋼柱等，目前鋼筋混凝土柱采用較多。

　　(1)鋼筋混凝土柱。鋼筋混凝土柱按截面的構造尺寸分為矩形柱、工字形柱、雙肢柱、管柱等，見圖2.1.32。

　　矩形柱截面有方形和長方形兩種，多采用長方形，截面尺寸b×h，一般為400mm×600mm，其特點是外形簡單，受彎性能好，施工方便，容易保證質量要求;但柱截面中間部分受力較小，不能充分發揮混凝土的承載能力，自重也重，僅適用于小型廠房。

　　工字形柱截面尺寸b×h，一般為400mm×600mm、400mm×800mm、500mm×1500mm等，與截面尺寸相同的矩形柱相比，承載力基本相等，但因為工字形柱將矩形柱橫截面受力較小的中間部分的混凝土省去做成腹板，則可節約混凝土30%～50%。若截面高度較大時，為了方便水、暖、電等管線穿過，又減輕柱的自重，也可在腹板上開孔。但工字形柱制作比矩形柱復雜，在大、中型廠房內采用較為廣泛。

　　雙肢柱由兩根承受軸向力的肢桿和聯系兩肢的腹桿組成。其腹桿有平腹桿和斜腹桿兩種布置形式。平腹桿雙肢柱的外形簡單，施工方便，腹桿上的長方孔便于布置管線，但受力性能和剛度不如斜腹桿雙肢柱。斜腹桿雙肢柱是桁架形式，各桿基本承受軸向力，彎矩很小，較省材料。當柱的高度和荷載較大，吊車起重量大于30t，柱的截面尺寸b×h大于600mm×1500mm時，宜選用雙肢柱。

　　鋼筋混凝土管柱有單肢管柱和雙肢管柱之分，單肢管柱的外形和等截面的矩形柱相似，可伸出支承吊車梁的牛腿。雙肢管柱的外形類似雙肢柱，管肢D為300mm～500mm，壁厚60mm左右。鋼筋混凝土管柱在工廠預制，可采用機械化方式生產，可在現場拼裝，受氣候影響較小;但因外形是圓的，設置預埋件較困難，與墻的連接也不如其它形式的柱方便。

　　(2)鋼-鋼混凝土組合柱。當柱較高，自重較重，因受吊裝設備的限制，為減輕柱重量時一般采用鋼-鋼混凝土組合柱。其組合形式為上柱為鋼柱，下柱為鋼筋混凝土雙肢柱。

　　3.基礎

　　廠房基礎一般多采用獨立式基礎。

　　4.吊車梁

　　鋼筋混凝土吊車梁的類型很多，按截面形式分，有等截面的T形、工字形吊車梁，元寶式吊車梁、魚腹式吊車梁、空腹魚腹式吊車梁等。

　　(1)T形吊車梁;

　　(2)工字形吊車梁。

　　(3)魚腹式吊車梁。該種形式的梁受力合理，能充分發揮材料的強度和減輕自重，節省材料，可承受較大荷載，梁的剛度大，但構造和制作比較復雜，運輸、堆放需設專門支墊。預應力混凝土魚腹式吊車梁適用于廠房柱距不大于12m，廠房跨度12～33m，吊車起重量為15～150t的廠房。

　　5.支撐

　　單層廠房的支撐作用：可以使廠房形成整體的空間骨架，保證廠房的空間剛度;在施工和正常使用時保證構件的穩定和安全;承受和傳遞吊車縱向制動力、山墻風荷載、縱向地震力等水平荷載。單層廠房的支撐分屋架支撐和柱間支撐兩類。

　　(1)屋架支撐。屋架支撐構件主要有：上弦橫向支撐、上弦水平系桿、下弦橫向水平支撐、下弦垂直支撐及水平系桿、縱向支撐、天窗架垂直支撐、天窗架上弦橫向支撐等。支撐、系桿構件為鋼構件或鋼筋混凝土構件。

　　1)屋架支撐布置原則。屋架支撐應根據廠房的跨度、高度、屋蓋形式、屋面剛度、吊車起重量及工作制，有無懸掛吊車和天窗設置等情況并結合抗震要求等進行合理布置。

　　①天窗架支撐。天窗上弦水平支撐一般設置于天窗兩端開間和中部有屋架上弦橫向水平支撐的開間處，天窗兩側的垂直支撐一般與天窗上弦水平支撐位置一致。上弦水平系桿通常設置在天窗中部節點處。

　　②屋架上弦橫向水平支撐。對于有檁體系必須設置;對于無檁體系，當廠房設有橋式吊車時，通常宜在變形縫區段的兩段及有柱間支撐的開間設置。支撐間距一般不大于60m。

　　③屋架垂直支撐。一般應設置于屋架跨中和支座的垂直平面內。除有懸掛吊車外，應與上弦橫向水平支撐同一開間內設置。

　?、芪菁芟孪覚M向水平支撐。一般用于下弦設有懸掛吊車或該水平面內有水平外力作用時。

　?、菸菁芟孪铱v向水平支撐。通常在有托架的開間內設置。只有當柱子很高，吊車起重量很大，或車間內有壁行吊車或有較大的鍛錘時，才在變形縫區段內與下弦橫向水平支撐組合成下弦封閉式支撐體系。

　?、蘅v向系桿。通常在設有天窗架的屋架上下弦中部節點設置;此外，在所有設置垂直支撐的屋架端部均設置有上弦和下弦的水平系桿。

　　【2017年試題】關于單層廠房房屋架布置原則的說法，正確的有(　)。

　　A.天窗上弦水平支撐一般設置于天窗兩端開間和中部有屋架上弦橫向水平支撐的開間處

　　B.天窗兩側的垂直支撐一般與天窗上弦水平支撐位置一致

　　C.有檁體系的屋架必須設置上弦橫向水平支撐

　　D.屋頂垂直支撐一般應設置于屋架跨中和支座的水平平面內

　　E.縱向系桿應設在有天窗的屋架上弦節點位置

　　『正確答案』ABC

　　『答案解析』本題考查的是工業建筑構造。選項D，屋架垂直支撐一般應設置于屋架跨中和支座的垂直平面內。選項E，縱向系桿通常在設有天窗架的屋架上下弦中部節點設置。參見教材P80。

　　2)屋架支撐的類型。包括上、下弦橫向水平支撐，上下弦縱向水平支撐，垂直支撐和縱向水平系桿(加勁桿)等。橫向水平支撐和垂直支撐一般布置在廠房端部和伸縮縫兩側的第二或第一柱間上。

　　(2)柱間支撐。柱間支撐的作用是加強廠房縱向剛度和穩定性，將吊車縱向制動力和山墻抗風柱經屋蓋系統傳來的風力經柱間支撐傳至基礎。

　　柱間支撐一般用鋼材制作。其交叉角一般為35°～55°，以45°為宜。

　　柱間支撐的布置形式如下：

　　1)有吊車或跨度小于18m或柱高大于8m的廠房，在變形縫區段中設置;有橋式吊車時，還應在變形縫區段兩端開間上加設上柱支撐。

　　2)當?shù)踯囓夗敇烁叽笥诨虻扔?0m時，柱間支撐應做成兩層;當柱截面高度大于或等于1.0m時，下柱支撐宜做成雙肢，各肢與柱翼緣連接，肢間用角鋼連接。

　　3)當柱間需要通行、需設置設備或柱距較大，采用交叉式支撐有困難時，可采用門架式支撐。
