本技術專門解決高層建筑與低層建筑直連供暖問題。高層建筑采暖系統采用本方法后，即可與任一低層建筑直連并網供暖，不再受高、低樓限制，從而大大節省工程投資和運行費。

　　一、技術現狀低建筑群中，突然出現了一座高層建筑，通常的供暖方法是為高層建筑設一臺專用鍋爐（初投資大、運行費高），或設熱交換器與低區系統隔絕（有高溫水熱源才合理）。最為經濟的方法是，利用原有低區的低溫水系統直連供暖。但問題是，高、低層建筑直連后，運行時，壓力低了高樓上不去水，壓力高了低樓散熱器超壓；當建筑更高時，即使不運行，高樓的水靜壓就足以壓破低樓系統的散熱器。

　　為了解決這一問題，近幾年也曾有人試圖用減壓閥方法的，但都因減壓閥減得了動壓減不了靜壓而失敗。這是因為，只有水在流動時減壓閥才能通過改變流通截面減壓，當靜止不動時，水靜壓就將低區散熱器壓破了。最近，有的廠商號稱他們的減壓閥既減得了動壓也能減靜壓了。其實，也是是“減”靜壓，而是“關斷”靜壓，還是采用機械彈簧類判斷方式，并未跳出依靠判斷閥門進行隔斷的老路。

　　實踐證明，機械類關斷也好，電磁閥類關斷也好，都有關閉延遲和重復動作的高可靠性問題。例如：朝陽某郵政大廈，1998年采用上海某閥門公司的新式減壓閥直連供暖，結果，原低區住宅散熱器爆裂不斷，損失慘重。最后被迫拆除，改用了本技術。

　　二、核心內容結實上可見，技術的焦點就在于“減壓”。村技術的總體思路就是避開上述“減壓”習慣思維方式，獨壁蹊徑，借鑒膜流運動理論，采用類似于流體非滿管的減壓方式。具體地說（如圖1），就是設計一個“斷流器”，利用散熱后的熱媒高壓流體余壓，造成水流高速旋轉，人為促進膜流生成，從而達到減壓目的。為了消除氣體進入系統，根據能量方程式，利用下落的高位流體勢能，再設計一個“阻旋器”，用于阻止水流旋轉并分離空器，使無壓流的膜流狀液體再有組織的“復原”到有壓流狀態。這樣，通過有壓流→無壓流→有壓流，這樣一個逆變過程，就使得高壓流體平衡地“過渡”到了低壓流體。據此原理，便可實現高樓與低樓直連供暖了。

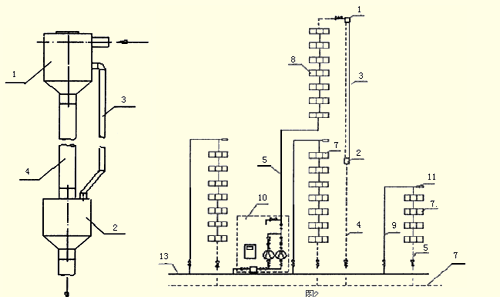

　　圖1 1 斷流器；2阻旋器；

　　3連通管；4低區回水管

　　圖2 1 斷流器；　2　阻旋器；　3　連通管；　4　高區回水管；　5　高區回水管；

　　6　低區回水管；　 7　低區散熱器；　 8　高區散熱器；　9　低區供水管；

　　10　加壓泵及控制機組；　11　排氣閥；　12　熱網回水管；　13　熱網供水管

　　具體的技術方案時（如圖2）：原有低區供暖熱網定壓大小不變。運行參數不變、運行方式等全維持不變的情況下，僅在高樓引入口增設一個微型增壓泵（并在泵出口設止回閥），將低區網的供水加壓，送至高層以建筑的散熱器放熱后，高壓加水則進入斷流器，促進其膜流形成，進行斷流減壓。然后，再進入阻旋器進行阻旋“復原”并分離空氣。此時，就可以安全返回低區回水管網中去了。

　　系統運行時，高層建筑與低區網直接的回水管上有斷流器和阻旋器“減壓”，以保證運行時高層建筑與低區網隔絕；運行停止時，由于原低區網定壓大小不變，系統水位一直維持在低區網水靜壓線上。所以，在系統停止運行的同時，回水管上的斷流器至阻旋器（低區靜壓線以上）這段管道內的水流必然隨之斷開。而高、低區直連的供水管，在靜止狀態時，供水管上有加壓泵前的止回閥，以保證供水管的水不能經泵倒流回低區（隔絕）。這樣，無論系統運行時，還是靜止時，均保證了高、低樓（區）系統的徹底隔絕。

　　多次試驗和大量實際工程運行證明，上述減壓方式安全、有效，運行平衡、可靠。加之配備微機變頻調控加壓泵，視網上壓力變化情形自動調節流量、壓力，并輔之于壓力監視、超壓告警、水泵自啟動、自關斷、緩關閉等功能，這樣，一個完備的高、低樓（區）直接連供暖系統就形成了。

　　前已述及，試圖用電磁閥或帶有自關斷功能的減壓閥類進行減壓的方法，據目前整體技術發展水平看，僅依靠改變材料及材質的辦法來尋求突破已相當艱難。而本技術為“減壓”設計的斷流器和阻旋器，均未采用彈簧或電動灰的部件去實現“變截面”或“關斷”，而是獨辟蹊徑，打破習慣思維方式，改變傳統研究方向，順應水流流態規律設些固定導板類就可以了。從而大大簡化了傳統、不穩定且可靠性差的復雜減壓方式。根據部件的原理結構，可以想象：本技術可靠的關壓方法及部件的使用壽命，是勿庸置疑的。

　　三、技術創新點

　　1．首次將“膜流運動”理論應用于供暖領域，從理論上論證了回水總立管與室內采暖系統管道可取同一型號管徑，不必加大；

　　2．揭示了有壓流進（射）入無壓流界面時產生氣泡的機理，發現了大量氣體進入系統的成因，并提出了解決辦法；

　　3．以上技術的進步，使得傳統采暖系統設計簡化、安裝方便，工程造價大大降低。也正因為如此，才使得舊有高、低層建筑直連并網改造成為可能。

　　本成果經國家一級查新機構聯機檢索證明：“未見有同類文獻報道”，填補了供暖領域一項空白。獲國家發明專利1項，國家實用新型專利2項。

　　四、應用推廣及效益本成果的4篇論文先后在《暖通空調》等雜志公開發表以來，相繼收到讀者大量來函、來電，專程參觀、考察者絡繹不絕。并很快就在沈陽、撫順、朝陽、錦洲、本溪、遼陽、哈爾濱、呼和浩特、天津、長春、大連、青島、北京、蘭州、西安、齊齊哈爾、雞西、加格達奇等地百余座高層建筑中采用。建筑最高層婁為28層，運行時間最長的已達5個采暖期。

　　本成果的論文被美國（Ei page One）數據庫和國際建筑文獻數據庫（ICONDA）收錄，并被編者按入遼寧省《建筑標準設計圖集》。新版《供熱工程》教材也將其收入�，F(xiàn)已成為許多建筑設計院進行高層建筑供暖設計的首選方案。

　　目前，這項發明已造就了一個擁有自主知識產權的高新技術企業——沈陽直連高層以供暖技術有限公司。

　　據測試（翔去賓館）：高層建筑采用本技術并網后，年節資（煤礦、電費）折合人民幣10萬余。照此推算，每座高層建筑年節資10萬元計，100座，年節資就是千萬；1000座，年節資歷就上億萬！

　　節能的意義遠不此于省錢。少用電、少燒煤，不僅節約了人類保貴的、不可再生能源。而且，能從根本上減輕大氣污染�？梢姡�其經濟效益與社會效益相當可觀、難以估量。

　　本技術問世以來，曾得到暖通辦朋友熱心支持與幫助，在此，表示衷心感謝。
