光線示波器

　　利用振動子偏轉反射的光束在感光記錄紙上記錄一個或多個參數的瞬時值，以確定其波形的記錄儀器。被測參數可為電流或電壓等電量，或?yàn)橐艳D(zhuǎn)變?yōu)殡娏康母鞣N非電量，例如在機械工程中與應變片配合使用時，可測應力、應變、扭矩和振動等。光線示波器用光束記錄，光束無慣性，光記錄無摩擦，又可用增加光臂長度的方法來提高光學的放大作用。與其他記錄儀相比，光線示波器的工作頻率較高，可達10000赫,而一般筆式記錄儀不超過100赫,噴射式記錄儀也不超過1000赫。它還具有較高的電流靈敏度、較低的記錄誤差和儀器輕、小等優點，尤宜制成能同時記錄幾個或幾十個不同參數的多線示波器，但波形圖經一定處理后才能顯現，且所用的記錄紙較貴。

　　光線示波器也是一種常用的模擬式記錄器，它將電信號轉換為光信號并記錄在感光紙或膠片上，得到的是試驗變量與時間的關系曲線。

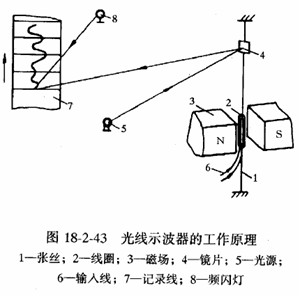

　　圖18—2—43為光線示波器的工作原理，當振動的信號電流輸入振動子線圈2時，在固定磁場3內的振動子線圈就發生偏轉，與線圈連著的小鏡片及其反射的光線也隨之偏轉，偏轉的角度大小和方向與輸入的信號電流相對應，光線射在前進著的感光記錄紙上，即留下所測信號的波形，與此同時在感光記錄紙上用頻閃燈8打上時間標記。光線示波器可以同時記錄若干條波形曲線，它還可以用于靜力試驗的數據記錄。
