隧道組成

　　一、種類

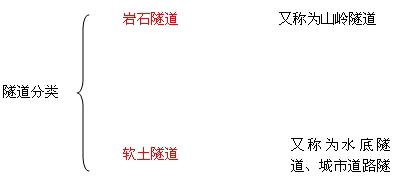

　　隧道可分為兩大類

　　二、組成

　?。ㄒ唬┒撮T類型及構造

　　1．洞門類型：洞門類型有：端墻式洞門、翼墻式洞門、環框式洞門、遮光式洞門等。

　　　　2．洞門構造

　?。?）洞口仰坡坡腳至洞門墻背的水平距離不應小于1.5m，洞門端墻與仰坡之間的水溝的溝底至襯砌拱頂外圍的高度不應小于1.0m，洞門墻頂應高出仰坡坡腳0.5m以上。

　　（2）洞門墻應根據實際需要設置伸縮縫、沉降縫和瀉水孔；洞門墻的厚度可按計算或結合其他工程類比確定。

　?。?）洞門墻基礎必須置于穩固的地基上，應視地形及地質條件，埋置足夠的深度，保證洞門的穩定性。

　?。ǘ┟鞫搭愋图皹?gòu)造

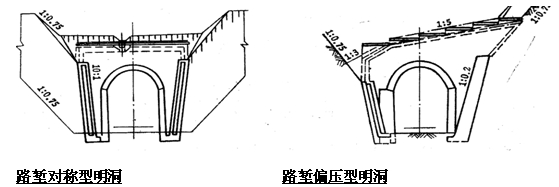

　　1．明洞類型：洞頂覆蓋層較薄，難以用暗挖法建隧道時，隧道洞口或路塹地段受坍方、落石、泥石流、雪害等危害時，道路之間或道路與鐵路之間形成立體交叉，但又不宜做立交橋時，通常應設置明洞。明洞一般用明挖法施工。明洞主要分為兩大類，即拱式明洞和棚式明洞。按荷載分布，拱式明洞又可分為路塹對稱型、路塹偏壓型、半路塹偏壓型和半路塹單壓型。按構造，棚式明洞又可分為墻式、剛架式、柱式等。

　　2．明洞構造

　　（1）拱式明洞

　　拱式明洞主要由頂拱和內外邊墻組成混凝土或鋼筋混凝土結構，整體性較好，能承受較大的垂直壓力和側壓力。內外墻基礎相對位移對內力影響較大，所以對地基要求較高，尤其外墻基礎必須穩固。

　?。?）棚式明洞

　　受地形、地質條件限制，難以修建拱式明洞時，邊坡有小量坍落掉塊，側壓力較小時，可以采用棚式明洞，棚式明洞由頂蓋和內外邊墻組成。頂蓋通常為梁式結構。內邊墻一般采用重力式結構，并應置于基巖或穩固的地基上。當巖層堅實完整，干燥無水或少水時，為減少開挖和節約圬工，可采用錨桿式內邊墻。外邊墻可以采用墻式、剛架式、柱式結構。

　?。ㄈ┒瓷眍愋图皹?gòu)造

　　1．洞身類型：按隧道斷面形狀分為曲墻式、直墻式和連拱式等。

　　2．洞身構造：分為一次襯砌和二次襯砌、防排水構造、內裝飾、頂棚及路面等。

　　（四）隧道的附屬設施

　　隧道的附屬設施是指通風設施、照明設施、安全設施、應急設施以及公用設施等。
