例一

　　A公司投資建設某設備工程項目，委托H設備監理公司對關鍵工藝設備的設計與制造和整個項目的安裝調試過程監理。經過工程招標，業主分別確定：（1）B設計公司承包該項目的工程設計；（2）C設備制造公司承包該項目關鍵工藝設備的設計與制造；（3）D設備安裝公司承包該項目設備、管道和輔助設施的安裝，并負責安裝材料的采購，由E公司分包所有管道的安裝；（4）F設備考試365安裝公司承包該項目的電氣、自動化系統的安裝調試，并負責安裝用材料、器件、儀器儀表的采購，由G公司分包儀器儀表的安裝調試。

　　在驗收過程中發現無負荷試車沒有通過。經查是由于一臺關鍵設備的制造有質量問題，A公司要求D設備安裝公司負責修理并承擔費用，但D設備安裝公司表示不同意承擔修理責任和承擔費用。

　　問題

　　1.畫圖說明該項目各參考試365與方之間的合同關系和監理與被監理關系，并用文字分別說明屬于哪種合同關系。

　　注：項目各參與方關系圖中：用“←——→”表示合同關系

　　“………→，”表示監理與被監理關系

　　2.按直線型組織結構畫出該項目設備監理機構的組織結構圖，并說明該組織形式的特點。

　　3.指出H設備監理公司在開展協調工作中涉及哪些單位。

　　4.A公司要求D設備安裝公司負責修理和承擔費用是否正確·說明理由。設備監理工程師應如何處理該事件·

　　解答如下：

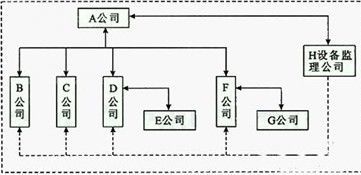

　　1.各方之間的關系如下圖所示。

　　A與B為設計委托關系；

　　A與C為發包與承包關系；

　　A與D為發包與承包關系；

　　A與F為發包與承包關系；

　　A與H為監理委托關系；

　　D與E為承包與分包關系；

　　F與C為承包與分包關系。

　　H與B、C、D、F為監理與被監理關系。

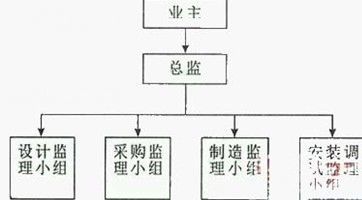

　　2.直線型組織結構的特點為上下關系明晰，指令單一。

　　3.涉及上述所有單位。

　　4.不正確，因為已經查實是由于一臺關鍵設備的制造有質量問題，而關鍵工藝設備的制造是由C公司負責，故設備修理費用應該由C公司承擔，而由哪個單位修理可以協商。

　　設備監理工程師應及時發文要求C公司派人到現場進行修理，直至驗收合格，如果C單位不及時修理監理公司可以建議并協助業主另找一家有資質的單位進行修理，費用由C公司負擔。如有損失，應及時向C公司索賠。
